Опис верстату для перемотування котушок 1650 мм

Машина для намотування котушок KINGREAL SLITTER 1650MM призначена для різання та перемотування різних типів матеріалів, таких як сталь, алюміній, GI, мідь і кремній. Ця лінія різання рулонів є однією з найпоширеніших конструкцій лінії заготовки, і вона задовольнить потреби більшості заводів для різання рулонів. Товщина рулонів коливається від 0,3 мм до 3 мм, а ширина – до 1650 мм.

Ви також можете знайти наведений нижче продукт на нашому веб-сайті:

1. Машина для різання подвійної різальної головки

2. 10-20 мм машина для різання сталевих листів

3. Котушку розрізати по довжині волосіні

4. Лінія виробництва ножиць для розмотування

5. Лінія виробництва металевих перфорованих машин

Технічна специфікація:

Робочий процес:

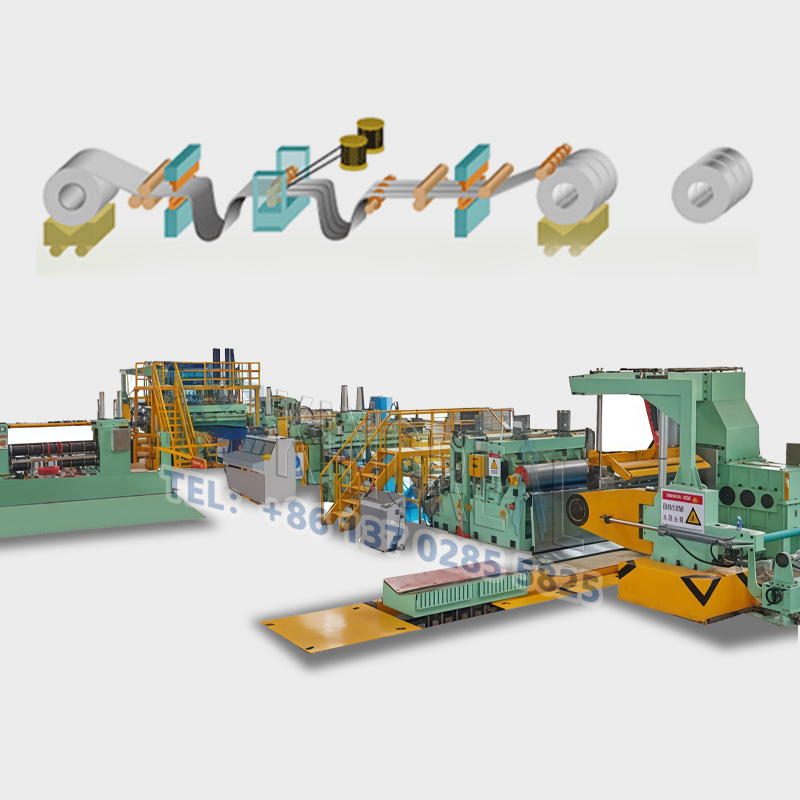

Завантажувальна котушка візка -- Гідравлічне вертикальне центрування розмотувача -- Гідравлічне розмотувач -- Затискач і важіль -- Ножиці для пластинчастої головки -- Петлевий міст -- Машина для різання -- Станція натягу -- Відділення -- Машина для перемотування

Більш детальна інформація про машину для різання сталевих котушок:

Котушка завантаження візка

Конструкція та використання: використовується для подачі розмотувача, транспортування сталевої котушки зі столу для зберігання на котушку розмотувача, візок керується гідравлічним двигуном, а підйом контролюється гідравлічним циліндром.

Підйомний механізм: гідравлічний циліндр і розсувна конструкція з чотирьох напрямних колон, підйомна сила, що забезпечується циліндром, циліндр для сприяння підйому V-подібного несучого столу, для досягнення функції вгору та вниз по сталевій котушки.

Механізм переміщення: гідравлічний двигун і структура паралельної направляючої рейки, рухова потужність забезпечується гідравлічним двигуном, так що візок рухається горизонтально вздовж осьового напрямку шпинделя розмотувача. Кожен кінець рейки має обмежувальний блок, який запобігає сходженню візка з рейок.

Консольний розмотувач

A. Функція:

Перенесення сталевих котушок, розширення та звуження внутрішнього діаметра котушок, розмотування та розвантаження або переробка котушок.

Підтримуючи пластину котушки та забезпечуючи натяг сталевої смуги, вона складається з рами, шпинделя, котушки, що розширюється та стискається, пристрою для розмотування та пресування, допоміжної опори, гальмівного пристрою та силової частини.

B. Будівництво

a) Основна рама: виготовлена ​​зі сталі, сталева пластина A3, сидіння підшипника зі сталі №45 після зварювання, через якісну обробку відпалу не деформується;

b) Шпиндель: просвердлений з круглої сталі 40Cr з діаметром отворів 85 мм, загартований, а потім точений на робочу поверхню діаметром 190 мм, вантажопідйомність 25 тонн.

c) піднімання та стискання котушки: використання розширювальної котушки повзункового типу; чотири вигнуті пластини (сталь № 45), пари повзунів для різання дроту, діаметр розширення: Ф470мм-520мм (плюс гумова втулка для досягнення Ф610мм); ефективна робоча довжина котушки 1650 мм, загальна оправка, щоб переконатися, що котушка вгору та вниз, коли концентричність.

Високошвидкісна машина для різання котушок

Чому обирають нас?

◆ Великий виробничий досвід

Маючи понад 20 років досвіду виробництва та продажу, KINGREAL є досвідченим виробником, що спеціалізується на розрізальних машинах. Компанія успішно постачала свої машини в країни по всьому світу, включаючи В’єтнам, Туреччину, Росію, Індію та Об’єднані Арабські Емірати. широко визнаний клієнтами.

◆ Сила команди експертів

KINGREAL має власні технічні, торгові та виробничі команди. Ми можемо професійно впоратися з кожним етапом процесу, від продажу та виробництва до відвантаження.

◆ Пропонується допомога після покупки

KINGREAL пропонує онлайн- і офлайн-послуги післяпродажного встановлення, щоб гарантувати належне встановлення та роботу машини.

Онлайн-ресурси включають відеоуроки та вичерпні інженерні онлайн-посібники; офлайн-ресурси передбачають відправку інженерів KINGREAL на місцевий завод замовника для надання вказівок щодо встановлення на місці.

KINGREAL Ласкаво просимо всіх клієнтів відвідати нас!
