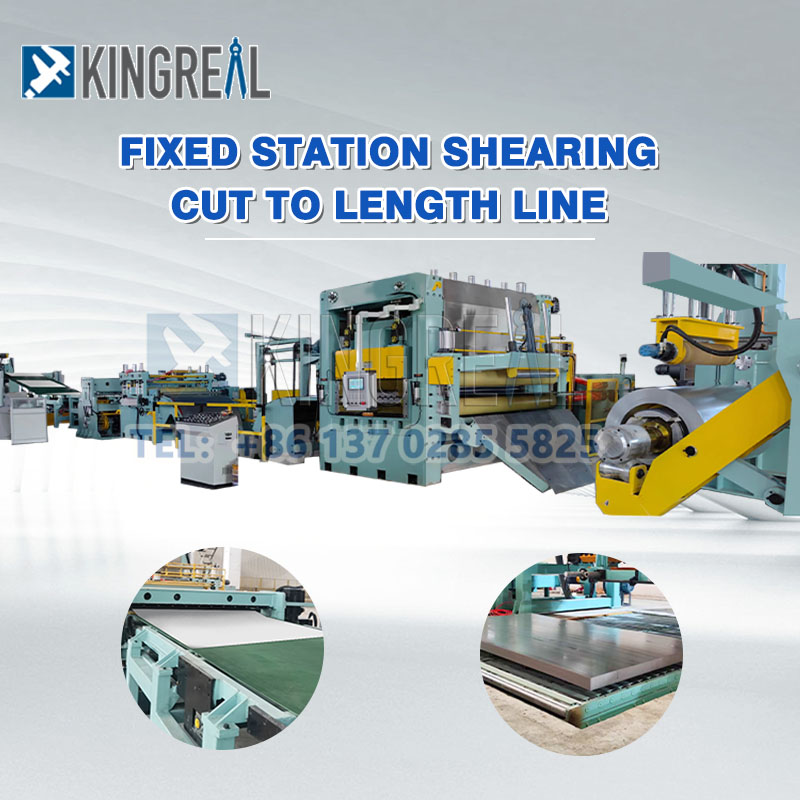

0,3-2 1600MM сталеву лінію для різання по довжині може поставлятися компанією KINGREAL MACHINERY, яка використовується для різання рулону різного матеріалу на пластину певної ширини. KINGREAL може надати професійний дизайн програми, останню пропозицію та професійне післяпродажне обслуговування. Ласкаво просимо до нас!
KINGREAL Steel CутДо Лдовжина лінії підходить для різних матеріалів (таких як сталь, метал, нержавіюча сталь та алюміній).товщина 0,3-2мм, іширина може досягати 1600 ммлистова пластина для обробки ріжучої частини для замовника’конкретна потреба.
Конфігурація обладнання лінії різання на довжину є гнучкою; KINGREAL може виготовляти виробничі машини, які спеціально адаптовані до ваших вимог. Щоб задовольнити конкретні потреби, KINGREAL створив сенсорний екран, який дозволяє користувачам регулювати довжину та кількість котушок, які потрібно нарізати. Автоматична лінія фіксованої довжини використовує серводвигун для вимірювання довжини, забезпечуючи правильність вироблених товарів.
|
немає |
Назва компонента |
Номер |
|
1 |
Машина для завантаження рулонів |
1 одиниця |
|
2 |
Гідравлічний розмотувач |
1 одиниця |
|
3 |
Петля |
2 одиниці |
|
4 |
Бічний направляючий пристрій |
1 одиниця |
|
5 |
Випрямляюча машина |
2 Одиниця |
|
6 |
Високоточна стрижуча машина |
1 одиниця |
|
7 |
ТранспортTздатний |
1 одиниця |
|
8 |
ПневматичнийSприхватка |
1 одиниця |
|
9 |
Гідравлічна система керування |
1 комплект |
(Список запчастин лише для довідки, його потрібно налаштувати відповідно до потреб замовника.)
|
Назва машини |
Sчайникcутдо лдовжинаlіне |
|
Матеріал котушки |
Сталевий лист（інші можуть бути поставлені |
|
Максимальна товщина котушки |
3мм |
|
Максимальна вага котушки |
1600 мм |
|
Максимальна висота котушки |
20 тонн |
|
Внутрішній діаметр котушки |
508 мм, 610 мм, 760 мм |
|
Котушка O.D |
≤2000 мм |
|
Максимальна довжина різання |
24м |
|
Швидкість різання |
60 м/хв |
|
Толерантність до зрізу |
±0,01 мм |
|
Електрична система управління |
Автоматичне керування PLC |

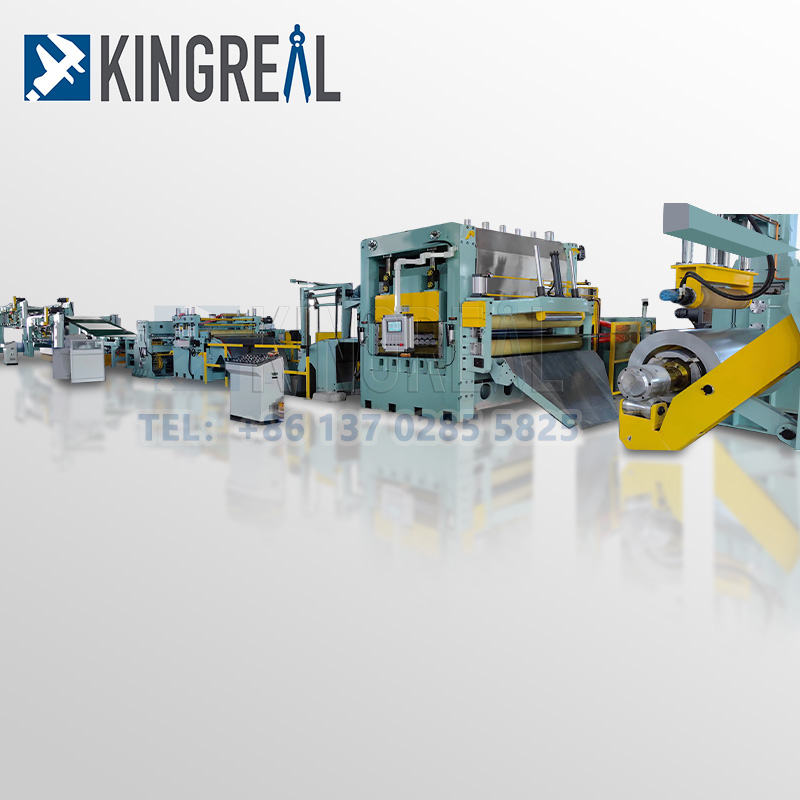

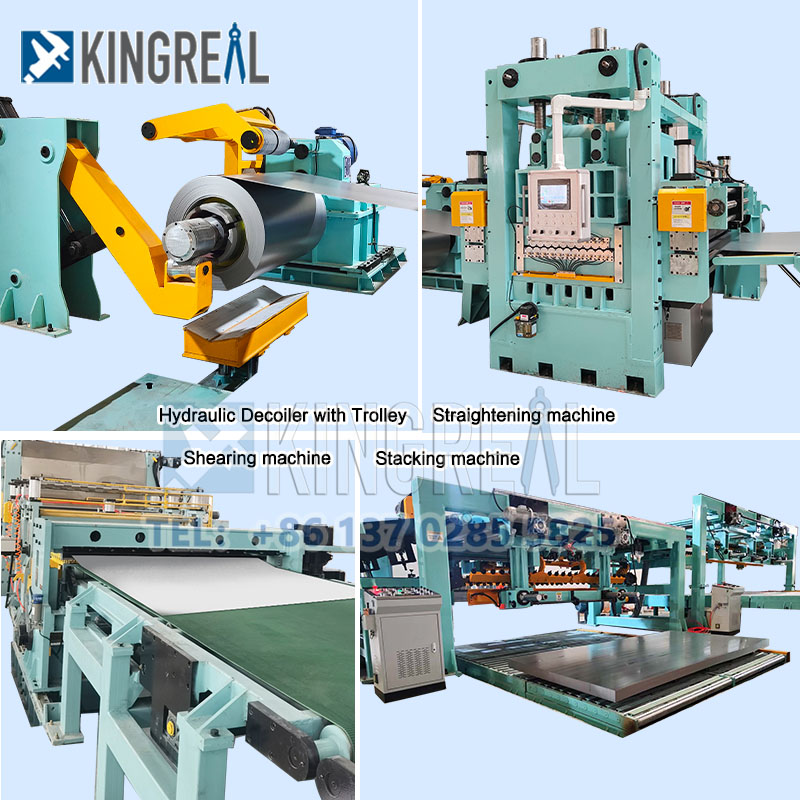

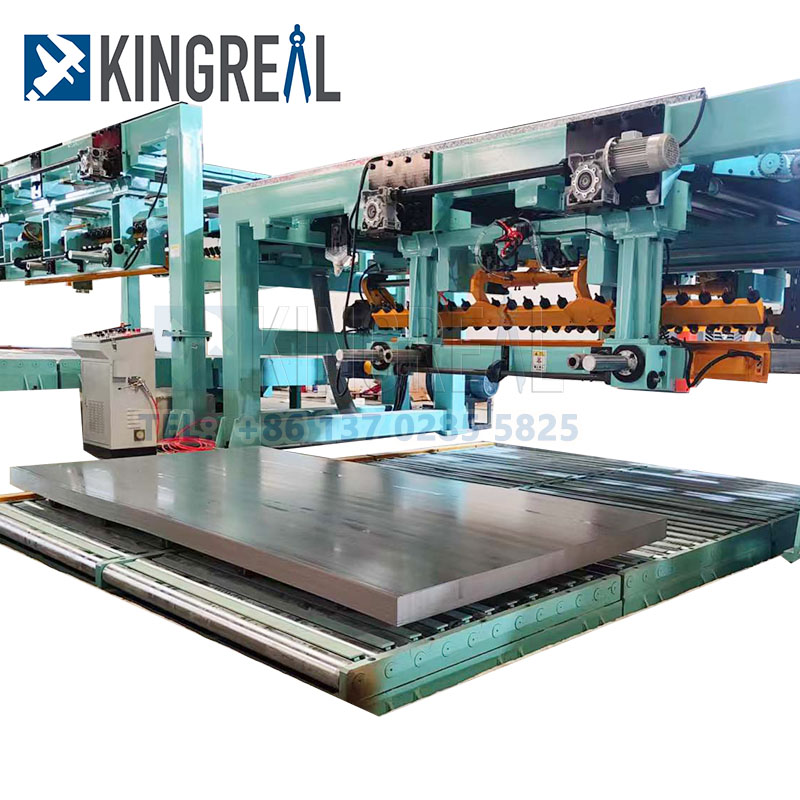

Машина для завантаження котушок -- Гідравлічний розмотувач -- Фітинг направляючої пластини для подачі -- Машина для затискання -- Петля -- Високошвидкісне зрізання -- Стос
|
Назва компонента |
опис |
Специфікація |
|

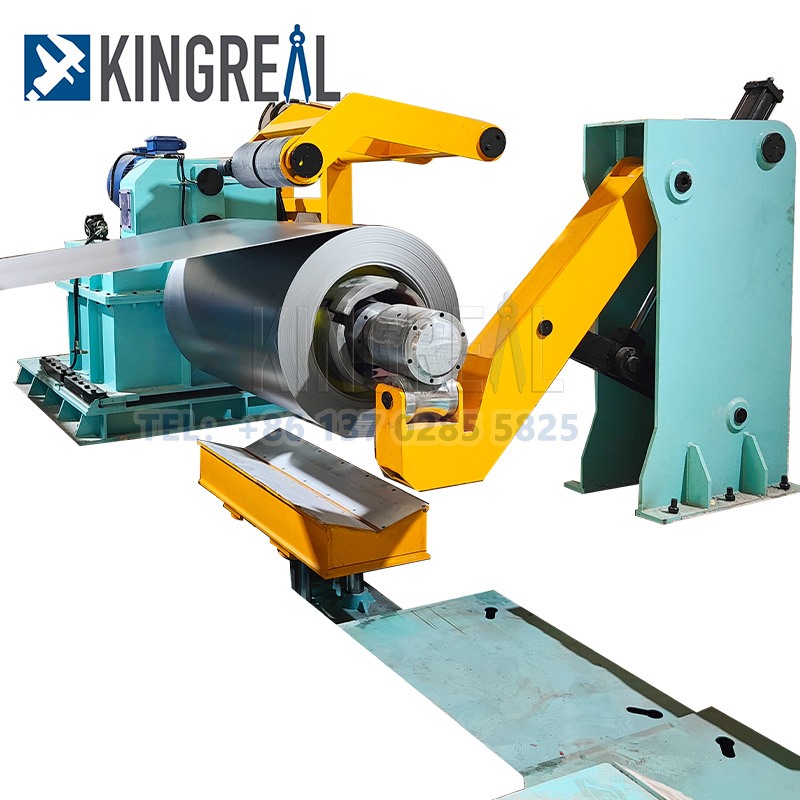

Гідравлічний розмотувач |
Секція завантаження використовується для подачі листового металу в машину для різання. Зазвичай він використовує гідравлічний завантажувальний механізм, який може реалізувати автоматичне завантаження та контролювати швидкість завантаження та положення за допомогою датчиків, щоб гарантувати, що металеві листи точно потрапляють у зону різання. |
1. потужність: 7,5 кВт
2. Редуктор: двоступеневий циклоїдний редуктор X95 |
|

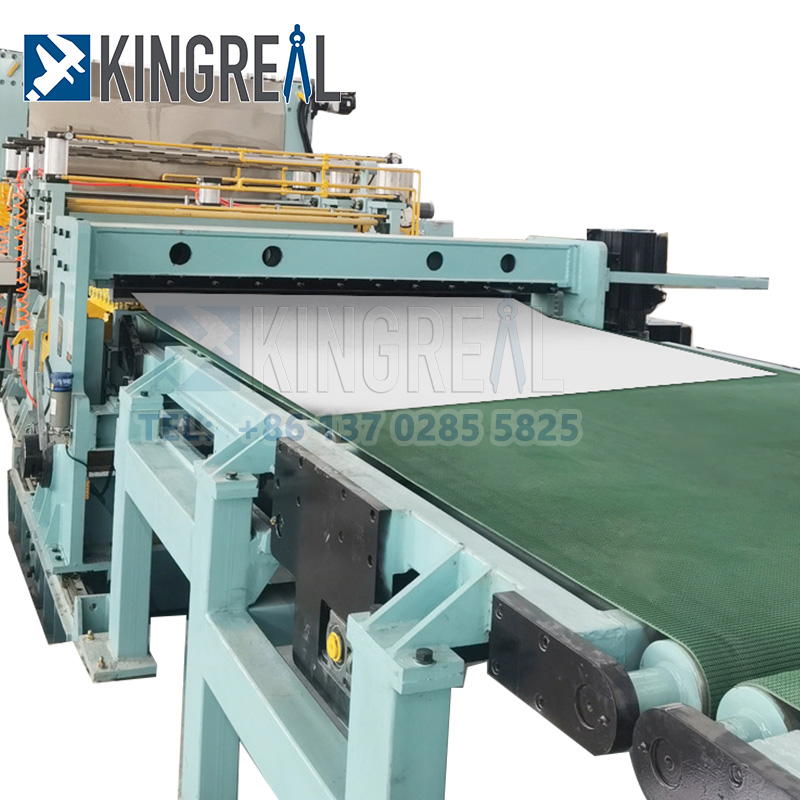

Машина для стрижки мух |
Ріжучий інструмент є ключовим компонентом лінії різання важких металів, зазвичай складається з верхнього та нижнього ножів. Ножі виготовлені з високоякісної легованої сталі з високою твердістю і зносостійкістю.
Зазор між верхнім і нижнім ножами можна регулювати відповідно до товщини металевого листа, щоб забезпечити ефект зрізу та якість різу. |
Можна звернутися до таблиці вище
12x2500 гідравлічні ножиці 22KW |
|
Гідравлічна система |
Машина для обробки важких металів оснащена передовою електричною системою керування, включаючи контролер PLC, інтерфейс оператора з сенсорним екраном і датчики.
За допомогою системи керування можна реалізувати автоматичну роботу та моніторинг машини, а параметри зсуву можна регулювати для забезпечення стабільності та безпеки процесу зсуву. |
1. Потік: L=40L/хв 2. Тиск: P=12Mpa 3. Потужність: 7,5 кВт
|

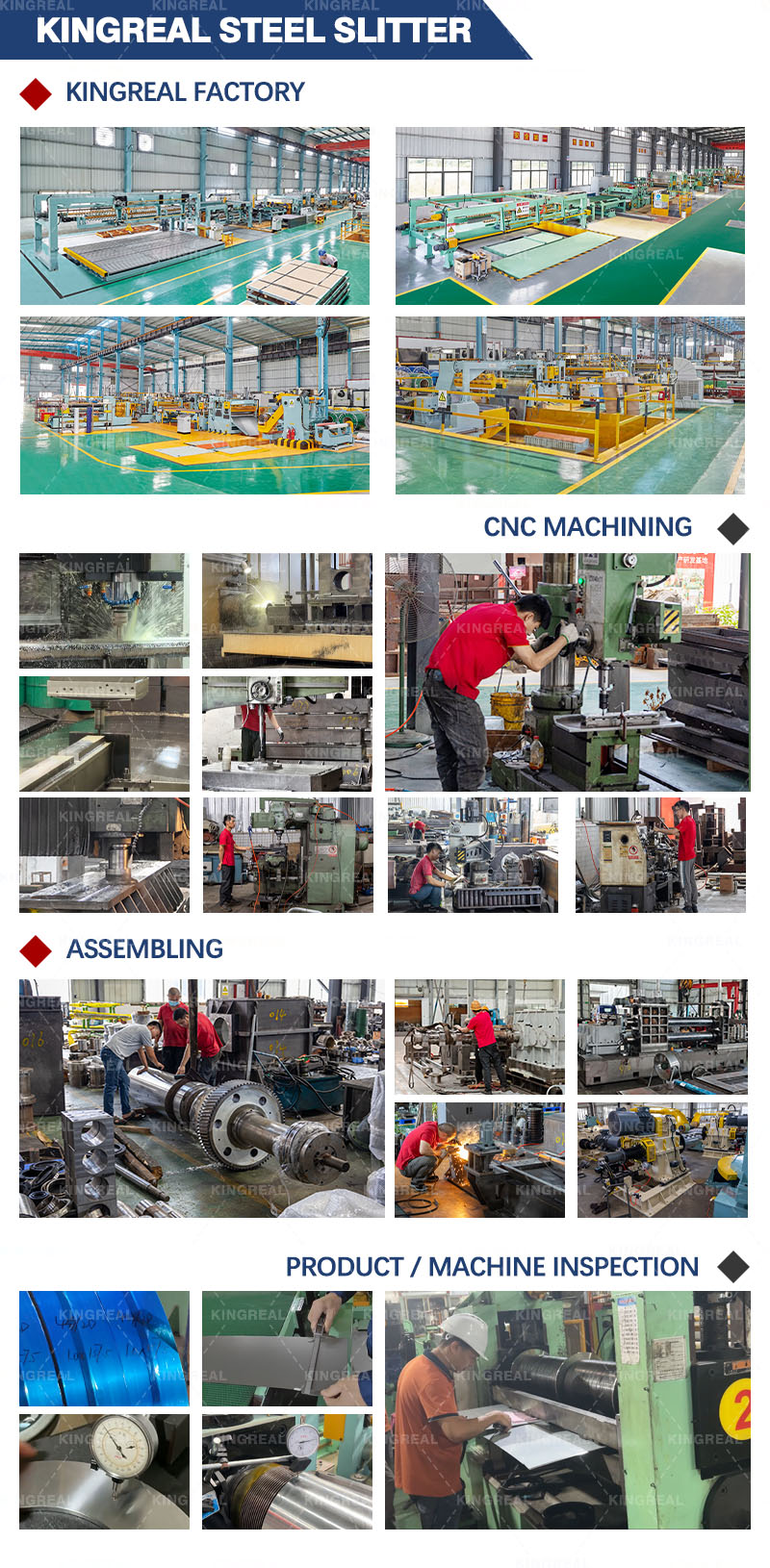

KINGREAL STEEL SLITTER має власний виробничий цех, який включає цех лиття каркасів, цех управління ЧПК, цех обробки деталей і складальний цех. Щоб забезпечити якість виробництва машин, уся лінія буде перевірена та налаштована на заводі. KINGREAL запрошує всіх клієнтів відвідати наш завод.
KINGREAL Steel Slitter успішно транспортував різні типимашина для різання рулоніві лінійного обладнання CTL до країн, включаючи Саудівську Аравію, Росію, Індію та Туреччину.Ви можете дізнатися більше про проект, натиснувши тут.
