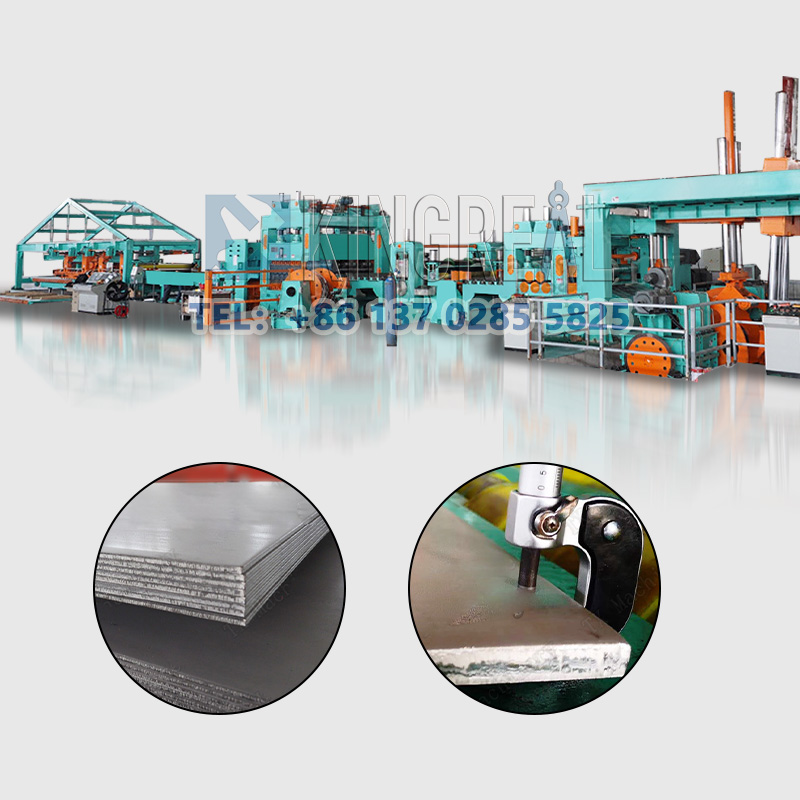

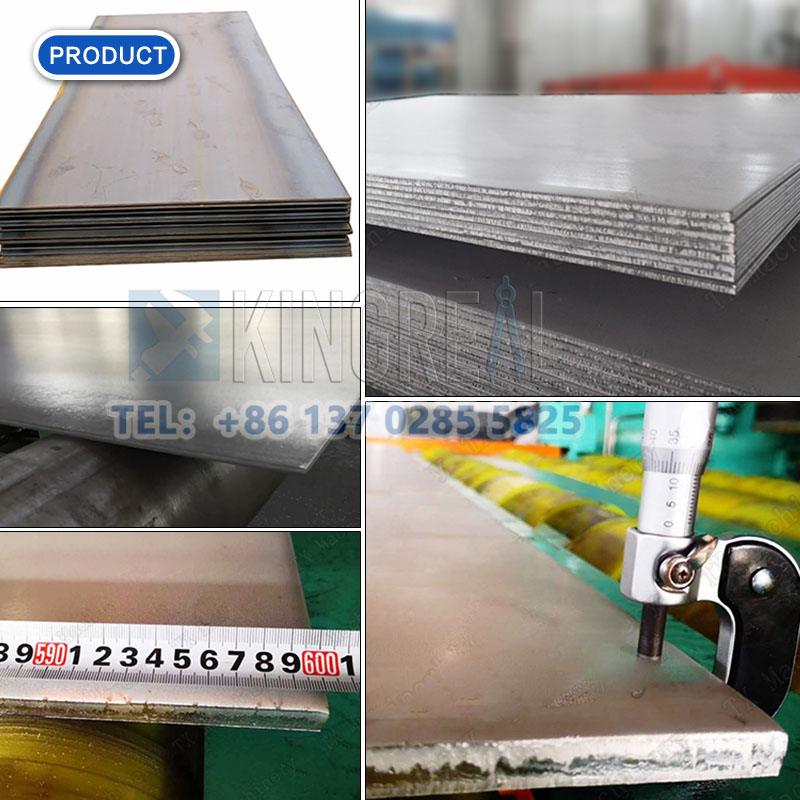

Лінія різання за довжиною важкого калібру - 2024 KINGREAL призначена для обробки рулонів важкого металу товщиною 6-25 мм і розрізання їх на металеві листи точного розміру.
Лінія різання великої довжини - 2024 KINGREAL STEEL SLITTER може забезпечити як лінію різання на довжину, високошвидкісну машину різання на довжину, просту лінію різання на довжину, так і цю машину великої довжини, яка може точно розрізати гарячекатану сталь, холоднокатану сталь, нержавіючу сталь, кремнієву сталь та інші металеві рулони з автоматичним пристроєм укладання для повністю автоматизованого процесу виробництва.
Завдяки своїй високій міцності, хорошій ударній в'язкості, легкій обробці та формуванню, а також хорошій зварюваності рулон товстого листового металу широко використовується в різних галузях промисловості для задоволення потреб різних галузей. Зростає попит на лінію розрізання товстого листового металу в рулонах для більш високих вимог до обладнання, від вирівнювання обладнання для розмотування до зсуву та укладання. Вимоги до діапазону несучих навантажень значно вищі, ніж до листів інших товщин.
KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line спеціально розроблена для обробки рулонів із діапазоном товщини до 6-20 мм за допомогою розмотувача, випрямляча, вимірювання, різання на довжину та укладання.
|
Ім'я |
Деталь |
|
Сировина |
Q235 HR |
|
Товщина листа |
5,0～20,0 мм |
|
Ширина листа |
900 ~ 2000 мм |
|
Ширина вхідної машини |
2000 мм |
|
Зовнішній діаметр котушки |
Φ1000~Φ2200 мм |
|
Внутрішній діаметр котушки |
Φ550~Φ760 мм |
|
Максимальна вага котушки |
30T |
|
Довжина укладання |
1000~12000 мм |
|
Точність правки |
≤±1,5 мм/3М |
|
Діагональна точність |
≤±1,5 мм/3М |
|
Точність нівелювання |
≤±2,0 мм/м |
|
Швидкість роботи |
0~25 м/хв |
|
Загальна потужність |
~500 кВт |
|
Висота центру машини |
1000 мм |

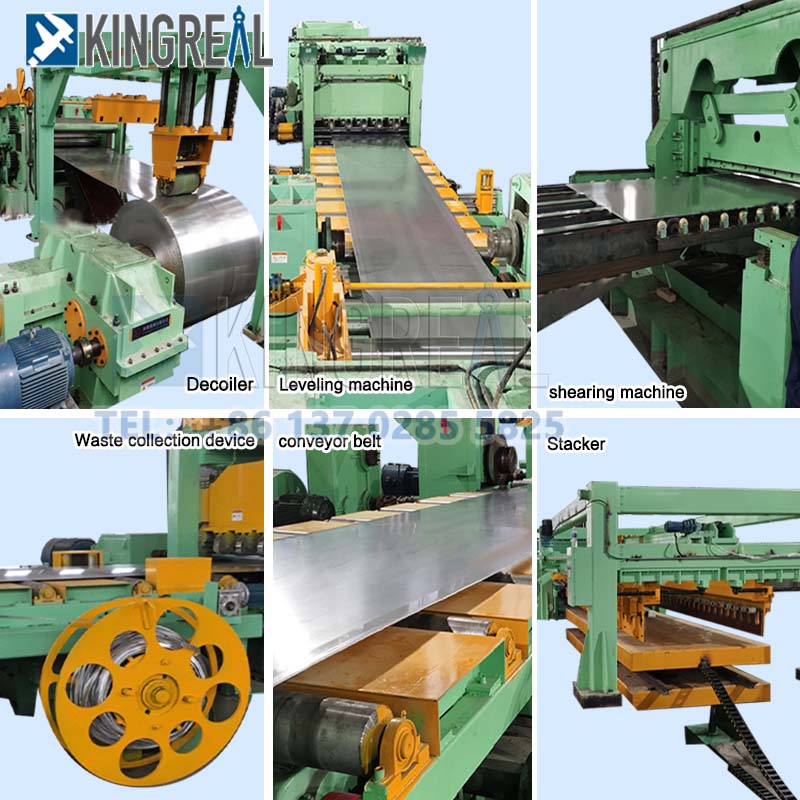

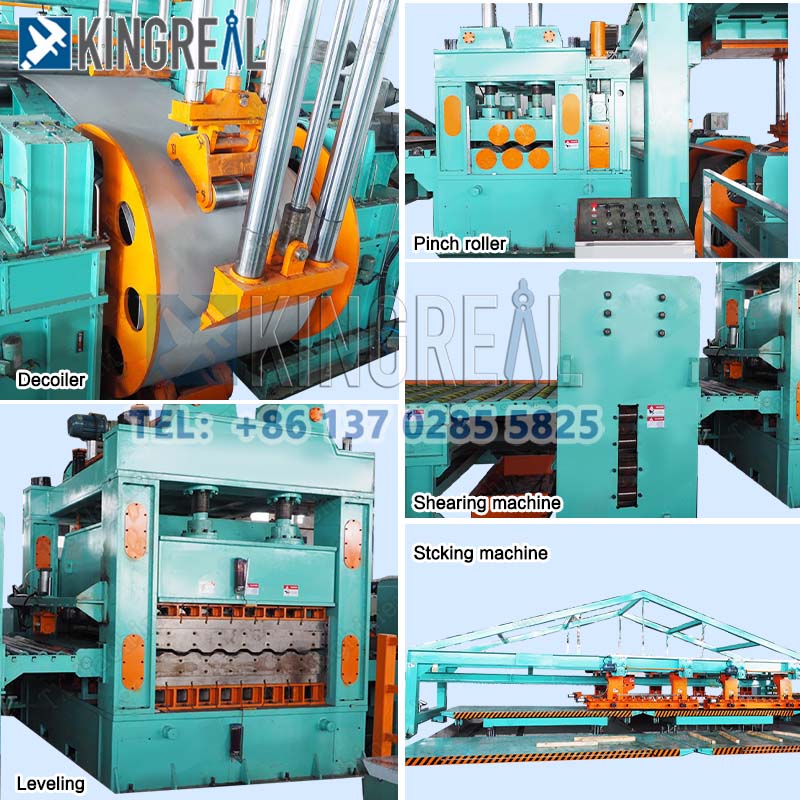

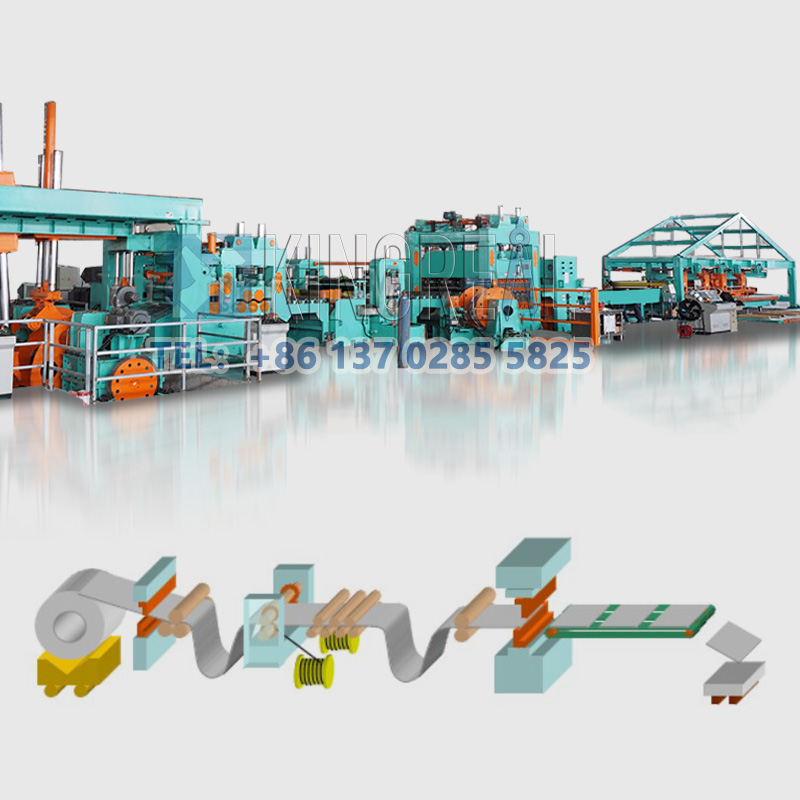

Гідравлічний розмотувач -- Рамна гідравлічна пілотна машина -- Семивалкова вирівнювальна машина -- Двоголовий тример -- Збирач обрізків -- Одинадцятивалкова вирівнювальна машина -- Пневматичний пристрій для калібрування -- Подавач задньої панелі -- Гідравлічний ріжучий верстат -- Укладальна машина
a.Capacity: 30T
b. Технічні характеристики гальм: 4-DBH205
c.Матеріальний хід підйому рами 650 мм (підйом безпосередньо до котушки, може прийти до матеріалу, сталевого вкладиша, видаленого)

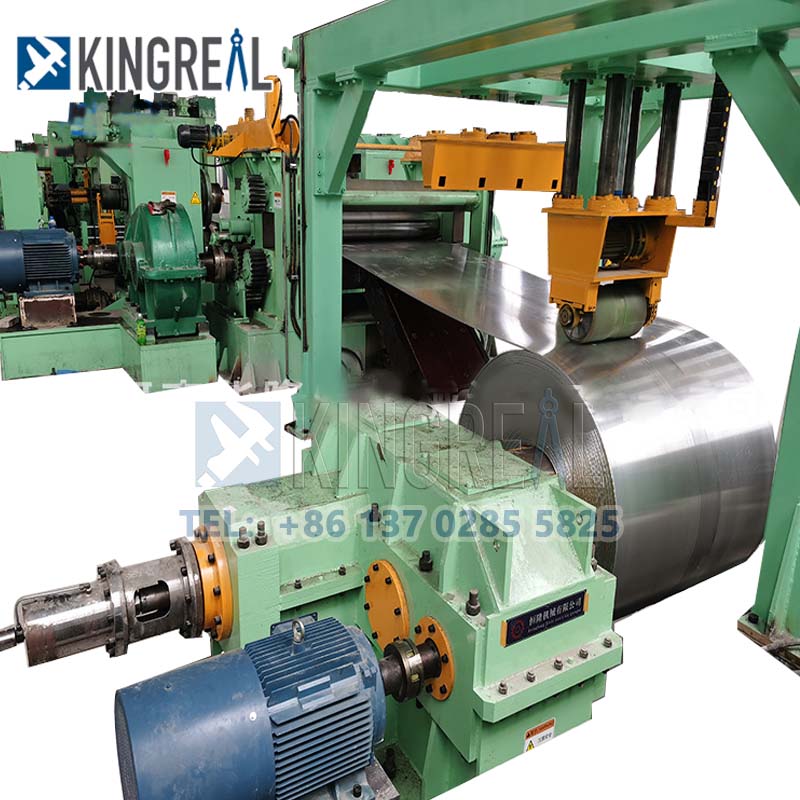

d. Застосування механізму верхнього тиску з подвійним підшипником із подвійним конусом для затискання сталевої котушки, рух другого кінця основи машини приводиться в дію гідравлічними циліндрами та має функцію одночасного центрування приводу, шпиндель на другому кінці розмотувача розроблено з пневматичним дисковим гальмівним пристроєм.
Він приймає структуру двороликового затиску та подачі та п'ятироликового вирівнювання. Двигун приводить в рух верхній і нижній ролики через редуктор і розподільну коробку через універсальний з'єднувальний вал, регулювання і притискання верхнього ролика для подачі виконується гідроциліндром, а регулювання і притискання верхнього ролика для вирівнювання виконується електричною силою. Враховуючи синхронну роботу дошкільної машини та вирівнюючого хоста, керування двигуном контролюється американською системою керування постійного струму серії PARKER590C. Універсальний з'єднувальний вал приймає промисловий універсальний вал млина.
Діаметр вирівнювального ролика: Φ220 мм
Відстань між вирівнювальними роликами: 260 мм
Кількість роликів: 2+5 роликів
Матеріал валика: кована сталь GCr15 із загартованою середньою частотою (HRC60)
Потужність головного двигуна: 132 кВт постійного струму
Потужність двигуна для регулювання: 2-7.5KW
Основний редуктор: JZQ850
Редуктор регулювання: 2-BWY4 Редуктор повороту
a.Функція: запобігання втрати форми аркуша під час роботи та регулювання аркуша в головній машині для вирівнювання. Він складається з основи машини, обмежувального ролика, опорного сидіння, направляючого ролика та пристрою регулювання. Вертикальні напрямні ролики розташовані по обидва боки від напрямку ширини аркуша, а рамка направляючого ролика закріплена на відповідній ковзанці, яка переміщує ковзанку на напрямній колонці в напрямку ширини аркуша через двигун за допомогою гайки дротяної штанги, щоб адаптуватись до різної ширини аркуша. Регулювання моторизоване.
b. Діапазон регулювання: 900 ~ 2000 мм
Матеріал направляючого ролика: Gcr15(HRC60)
Регулювання двигуна: 2 ~ 3 кВт
Регулювання редуктора: Черв'ячний редуктор 2-WPDKS135
Функція: стригальна машина в основному виконує завдання різання голови, різання хвоста, обрізання боків, поздовжнього стригання та різання на довжину.
Придатність до матеріалу: він підходить для сталевих пластин різної товщини та матеріалів, таких як звичайна вуглецева сталь, високоякісна низьколегована сталь, легована сталь, трубопровідна сталь і пластина з нержавіючої сталі.
Ступінь автоматизації: весь процес працює автоматично, зменшуючи кількість ручних операцій і підвищуючи ефективність виробництва.
Точне вимірювання: з високоточним вимірюванням для забезпечення точного розміру різання.
Регулювання зазору між ножами для ножів: зазор між ножами для ножів можна регулювати для забезпечення якості різання.
a. Модель: Гідравлічне гальмо
b. Удари за хвилину: 8-12 разів
c.Матеріал леза: Cr12Mov
d. Потужність двигуна: 55 кВт
Станція годування:
a. Складається з рами, поворотного роликового столу, конвеєрного роликового конвеєра та силового агрегату. Його функція полягає в тому, щоб ввести плоску пластину в метальну машину.
b. Двигун: 7,5 кВт
c.Редуктор: поворотний редуктор BWY4
Основний фідер:
a.Він складається з основи машини, таблички, повзунка, метального ролика та блоку живлення. Підйом і опускання верхнього ролика для метання матеріалу для пневматичного виконання. Коробка передач механічна. Його функція полягає в тому, щоб подавати тарілку в ярдовий стіл.
b. Двигун: 7,5 кВт
c.Редуктор: поворотний редуктор BWY4
Стіл для штабелювання: він складається із сталевих пластин і сталевих секцій, зварених разом. Його функція полягає в складанні відкаліброваної плоскої пластини. Довжина 12 метрів.
Пневматичний склад: складається з одного набору пристроїв для вирівнювання поздовжніх меж і трьох комплектів пристроїв для вирівнювання поперечних меж. Як обмежувальні, так і регулювальні механізми можна регулювати відповідно до різної ширини дошки, і регулювання здійснюється вручну. Матеріальним випрямляючим виконанням є пневмопривод.
 |
 |
 |
1. Повний спектр індивідуальних послуг, відповідно до потреб замовника у виробництві пластин, щоб забезпечити дизайн лінійного креслення великої довжини, можна налаштувати за вибором.
2. Забезпечте різні конфігурації для лінії розрізання великої довжини, наприклад завантажувальний візок, пристрій для обрізки, автоматичне укладання, автоматичне розвантаження тощо; реалізувати повністю автоматичне виробництво.
3. Забезпечте різноманітні аксесуари, щоб забезпечити стабільність і довговічність шнура для розрізання великої довжини;
4. Інженери гарантують місцеве післяпродажне обслуговування, можуть керувати установкою великогабаритної розрізаної лінії на місці.
5. Цілодобове післяпродажне обслуговування онлайн, технічна відповідь.
1/ Яка максимальна товщина сталевої пластини, яку може розрізати ваш верстат?
Лінії для різання на довжину KINGREAL STEEL SLITTER можуть різати металеві матеріали товщиною від 0,2 мм до 25 мм. Конкретна рекомендована модель залежатиме від ваших вимог.
2/Як довго служать машинні леза, розрізані на необхідну довжину?
Термін служби машинних ножів залежить від матеріалу, що ріжеться, і частоти використання. KINGREAL STEEL SLITTER також пропонує спеціалізовані леза з легованої сталі для продовження терміну служби.
3/Які матеріали підходять для ліній розрізання?
Верстати KNGREAL для різання по довжині в основному підходять для сталі, нержавіючої сталі, вуглецевої сталі, алюмінію, міді та інших металевих матеріалів.
4/Що робити, якщо машина для різання на довжину зламається?
Машини KINGREAL STEEL SLITTER для різання на довжину мають дуже надійну якість. Якщо будь-яка частина пошкоджена, KINGREAL STEEL SLITTER надасть вам запасні частини.
5/Які типи машин для різання на довжину ви пропонуєте?
KINGREAL STEEL SLITTER надасть верстати для різання на довжину, які відповідають фактичним вимогам замовника до проекту, включаючи обробний матеріал, товщину матеріалу, ширину, довжину та метод різання. А KINGREAL STEEL SLITTER також може оснастити верстати для різання на довжину спеціальними компонентами.
