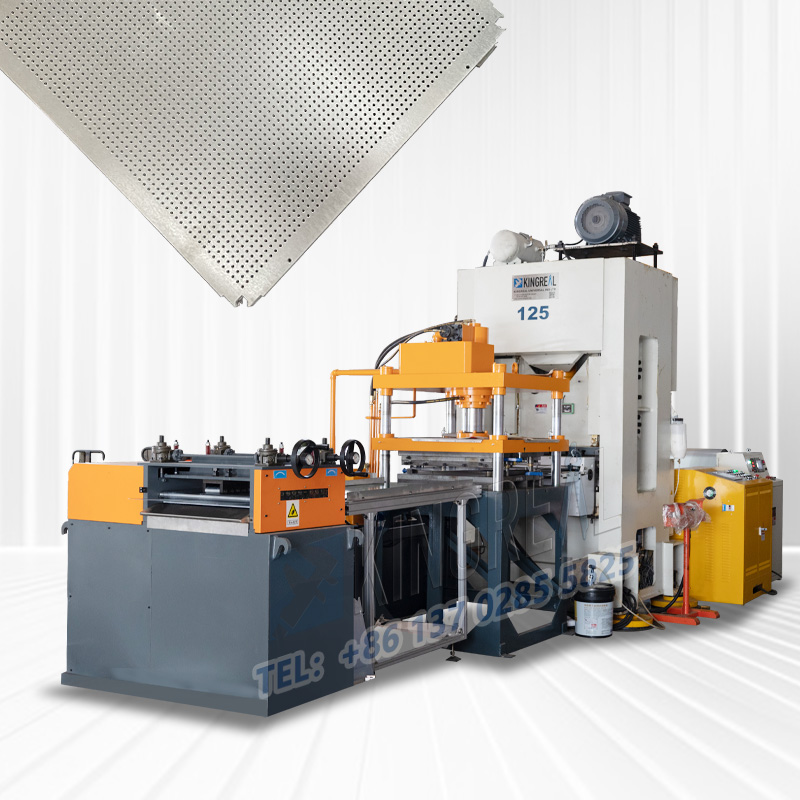

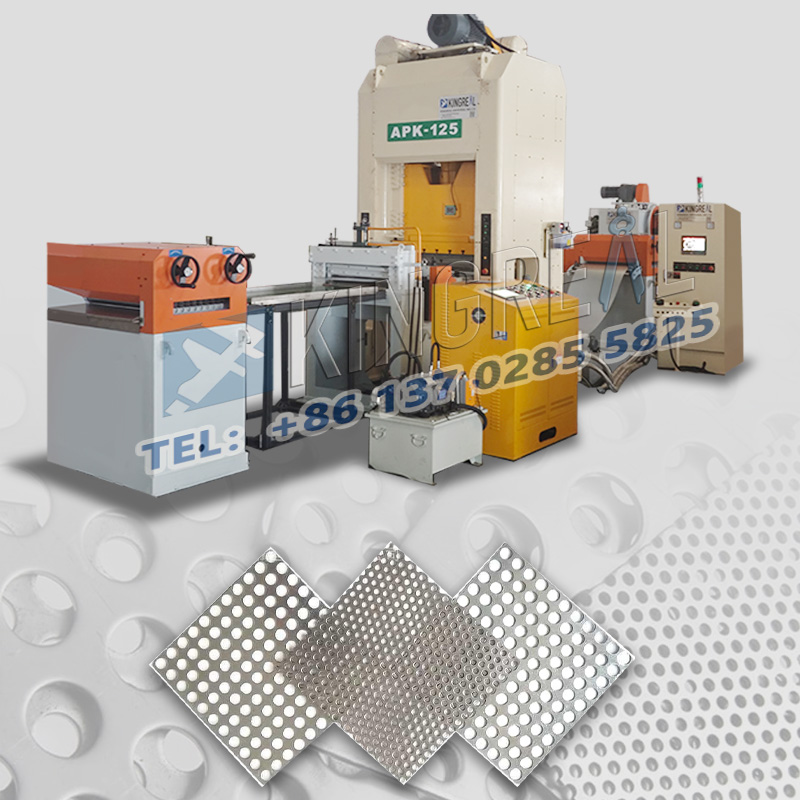

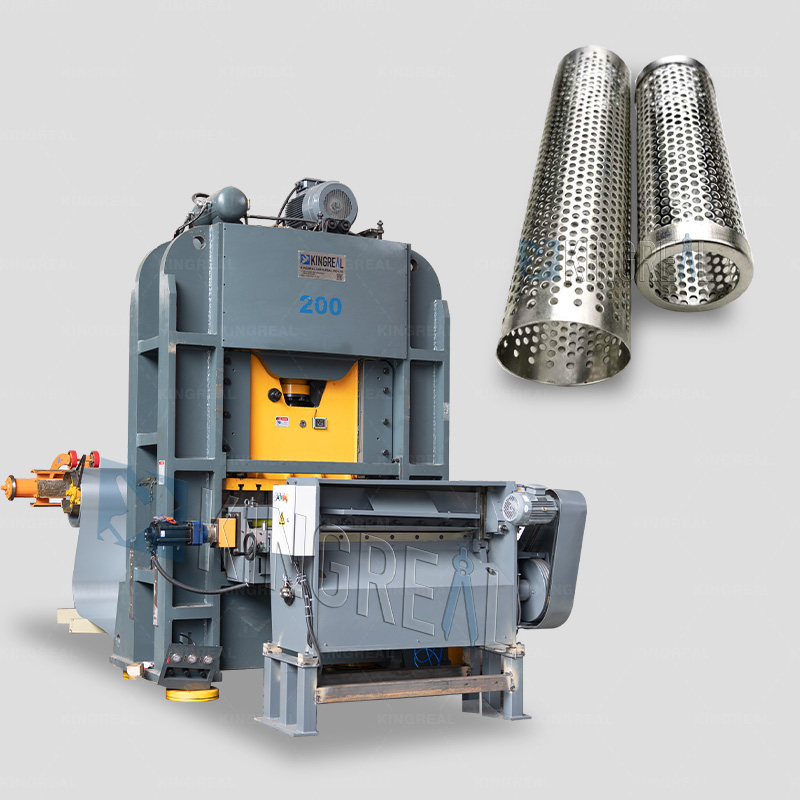

Машина для виготовлення перфорованих металевих фільтрів

KINGREAL Metal Filter Perforated Making Machine — це спеціалізоване обладнання для виробництва металевих фільтрів, яке створює серію отворів (круглих і квадратних) у металевому листі за допомогою технології пробивання.

Надіслати запит

Опис продукту

Відео дисплей:

Опис машини для виготовлення перфорованих металевих фільтрів

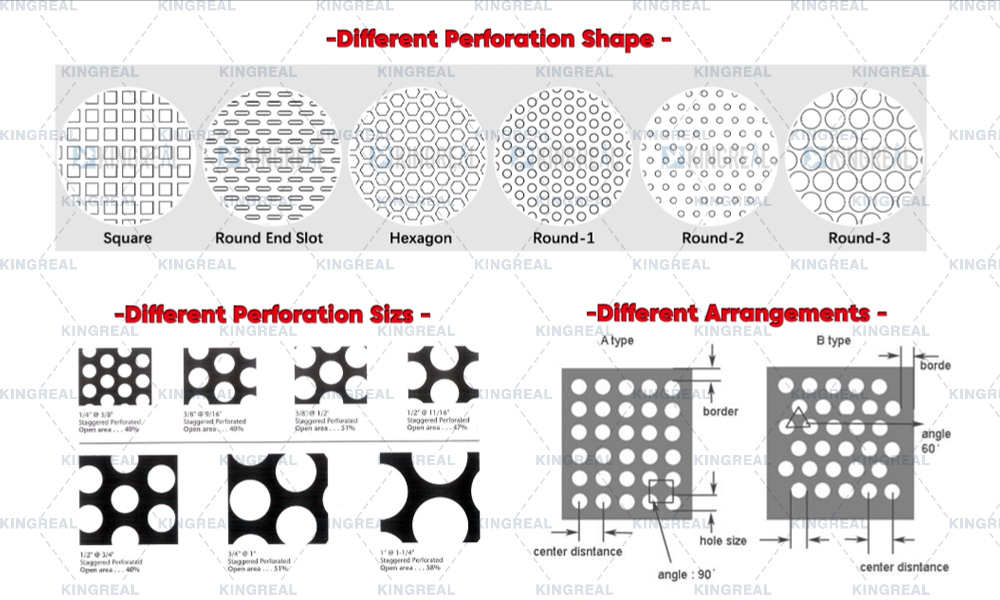

Лінія перфорації металевих фільтрів — це спеціалізоване обладнання для виробництва металевих фільтрів, яке створює серію отворів на металевих листах за допомогою технології пробивання, і ці отвори можуть бути зроблені в різні форми та розміри за потреби.

Металеві фільтри широко використовуються в системах фільтрації для відділення твердих часток від рідин або газів. Такі виробничі лінії зазвичай включають системи живлення, обладнання для штампування, прес-форми та відповідні системи керування, що забезпечує високу ефективність і точність виробництва. Металеві картриджі зазвичай виготовляються з нержавіючої сталі, алюмінію, міді тощо, а перфоровані лінії здатні працювати з цими матеріалами для виробництва картриджів із однаковими розмірами пор і розподілом.

Ці перфоровані фільтри мають широкий спектр застосування в багатьох галузях промисловості, таких як хімічна промисловість, виробництво харчових продуктів і напоїв, фармацевтична промисловість, охорона навколишнього середовища тощо завдяки своїм характеристикам, таким як стійкість до високих температур, стійкість до корозії, висока міцність.

Робочий процес перфорованої машини з листового металу

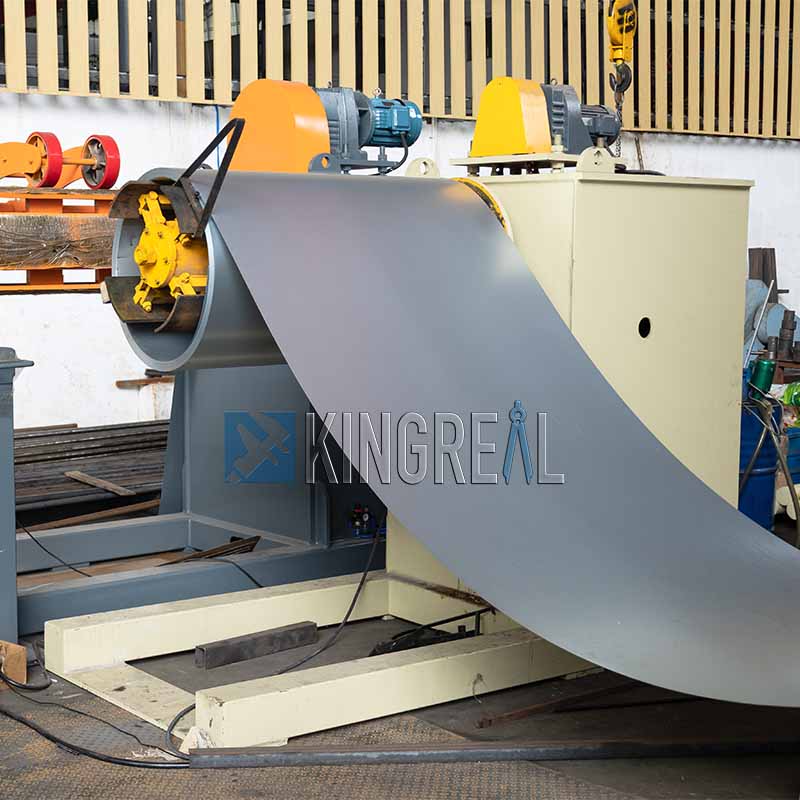

Автоматичний розмотувач матеріалу-- Перше сплющування-- Перфорація отворів-- Сервоподавання-- Розрізання на довжину-- Станція натягу та перемотування

Технічна специфікація

Немає	частина	Специфікація
1	Ширина матеріалу	<1250 мм
2	Макс. Зовнішній діаметр	F 1200
3	Максимальне навантаження	5 тонн
4	Товщина матеріалу	0,3-2 мм
5	Спосіб релаксації	Пневматична релаксація
6	Стоп калібр	2 комплекти, ручне регулювання
7	Потужність двигуна живильника	7,5 кВт
8	Прецизійний випрямляч Power	3 кВт

Деталі основних компонентів:

▶ Попередній випрямляч

Це професійний пристрій для плющення з 9 роликами та 4 верхніми роликами та 5 нижніми роликами, які дозволяють уникнути деформації ролика.

Ця частина використовується для вирівнювання матеріалу котушки, щоб зробити поверхню плоскою, щоб пуансон був більш точним. Двигун має потужність 3,0 кВт і працює через редуктор швидкості коробки передач, який має швидку реакцію та високу точність.

▶ Високошвидкісний портальний прес потужністю 125 ТОНце високошвидкісний портальний прес, здатний створювати тиск 125 тонн. Цей прес зазвичай використовується для високошвидкісного точного штампування та формування для широкого діапазону матеріалів, таких як метали, пластмаси та композити. Його особливості включають шестициліндровий дизайн, високу швидкість роботи та автоматизовані засоби керування, які покращують продуктивність і якість продукції.

▶ Пристрій подачі серводвигуна(Servo Motor Feeding Device) — це пристрій, який використовує серводвигуни для точного керування подачею матеріалів у машину або виробничу лінію. Цей пристрій може точно контролювати положення, швидкість і прискорення матеріалу відповідно до запрограмованих параметрів, таким чином реалізуючи ефективну та точну автоматичну подачу.

Основні компоненти пристрою подачі серводвигуна зазвичай включають:

Серводвигун: забезпечує потужність для приводу механізму подачі.

Контролер: отримує команди та керує рухом сервомотора.

Механізм подачі: наприклад, ролики, стрічкові конвеєри або інші механічні пристрої, що використовуються для фізичного переміщення матеріалу.

Датчики: відстежують положення та швидкість матеріалу, надаючи зворотній зв’язок контролеру для регулювання руху.

Перевага перфорованої машини для штампування металевого фільтра

▶ Висока ефективність: він може швидко виготовляти велику кількість металевих картриджів, адаптуючись до попиту масового виробництва.

▶ Висока точність: завдяки точним прес-формам і системам керування лінія пробивання може створювати отвори точного розміру та рівномірного розподілу на металевих пластинах.

▶ Універсальність: він може обробляти металеві пластини з різних матеріалів, таких як нержавіюча сталь, алюміній, мідь тощо, і за потреби може створювати отвори різних форм і розмірів.

▶ Довговічність: металевий фільтр має гарну стійкість до високих температур і корозії та підходить для різноманітних суворих умов.
