Машина для різання по довжині з ножицями

KINGREAL пропонує машину для різання на довжину з різальними ножицями, швидкість якої може досягати 80 м/хв, що може отримати більше виробничих переваг для клієнтів у виробництві різання металу на довжину.

Надіслати запит    Завантажити PDF

Опис продукту

Відео дисплей:


Лінія різання по довжині – високошвидкісне виробництво з використанням летючих ножиць

KINGREAL STEEL SLITTER є спеціалізованим виробником і виробником у сфері розрізання на довжину ліній і прагне запропонувати оптимальні рішення для своїх клієнтів.

Залежно від необхідної замовнику потужності різання металу, асортименту сировини для обробки та виробничих потреб заводу.

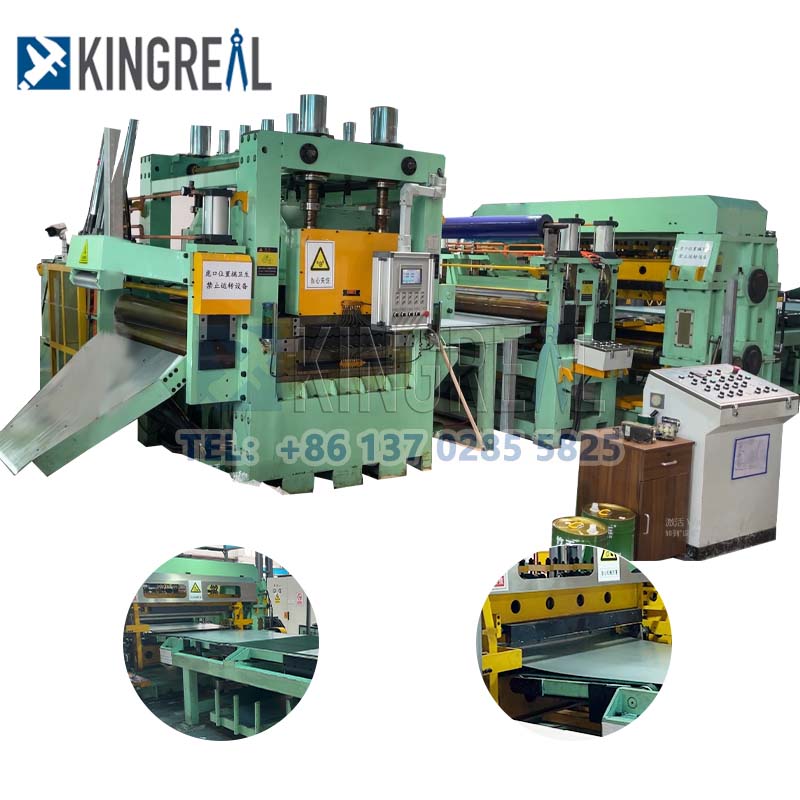

Машина для різання по довжині з різальними ножицями — це промислова машина для різання безперервних металевих смуг на пластини або листи певної довжини. Дизайн KINGREAL у Fly Shearing

 реалізує безперервне автоматичне та точне різання металевих смуг без зупинки під час високошвидкісного руху, швидкість якого може досягати 80 М/хв. В основному використовується в сталі,

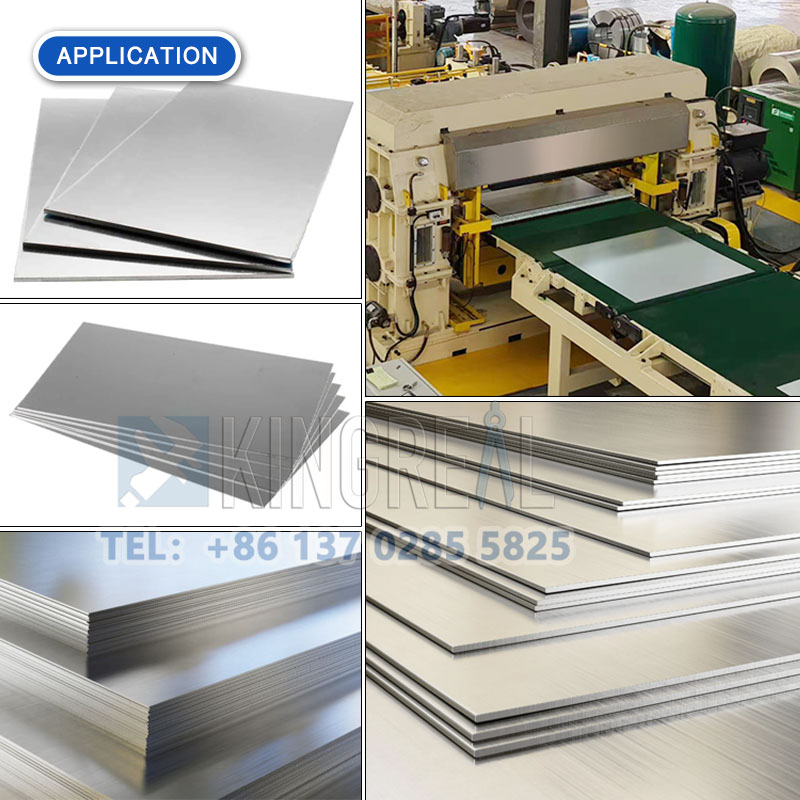

алюмінієвої, мідної та іншої металообробної промисловості, і широко використовується в автомобільній, побутовій техніці, будівництві та інших галузях.

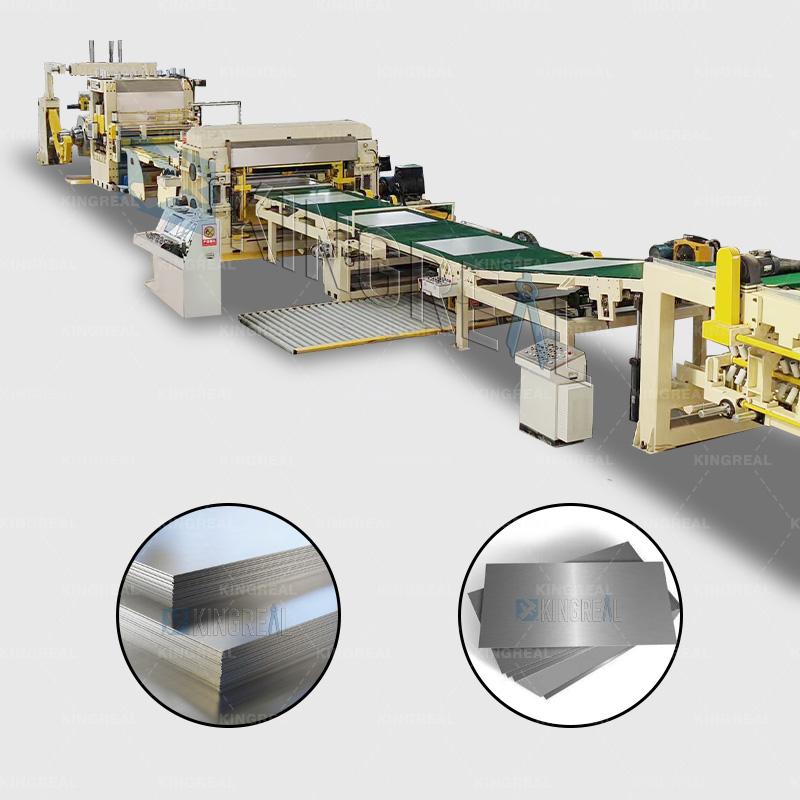

cut to length line

cut to length machine


Коли виробнича лінія працює, розмотувач знаходиться в стані подачі. Після того, як листовий матеріал потрапляє в 6-шарову 21-роликову високоточну вирівнювальну машину для вирівнювання, він потрапляє в вимірювач довжини з ЧПУ за допомогою петляча з електричним оком і бічного механізму. Вимірювач довжини з ЧПУ встановлює розмір, а потім подає матеріал до наступного етапу Обертання різальної машини; коли подача NC досягає встановленого розміру. Машина для стрижки відрізає листовий матеріал, а розрізаний листовий матеріал акуратно укладається транспортуючим пристроєм у машину для укладання продуктів, а підйомна платформа для укладання сталевого листа може автоматично зменшуватися зі збільшенням висоти сталевих листів; Коли встановлене значення пластин буде досягнуто, виробнича лінія автоматично зупиниться. У цей час підйомна платформа буде опущена за допомогою ручного керування, розвантажувальний візок буде вигнаний, і одночасно буде заведено інший розвантажувальний візок, який увійде до наступного робочого циклу.

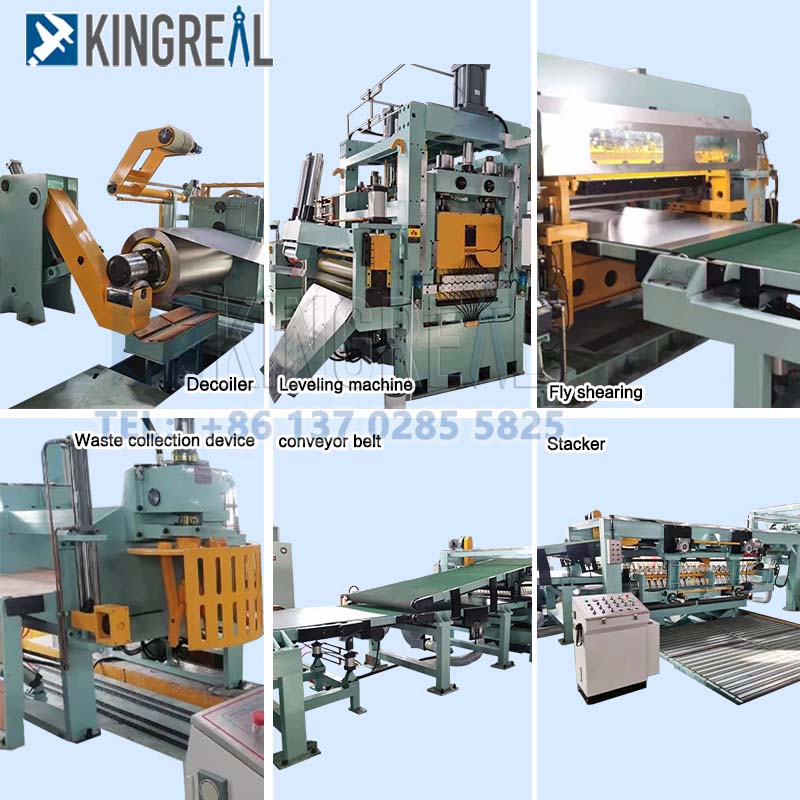

Компонент лінійки продуктів CTL

Таблиця сировини 1 одиниця
Візок для годування 1 одиниця
Передня допоміжна опора 1 одиниця
Розмотувач + пристрій для розмотування 1 комплект
Машина для вирівнювання шестишарових роликів + система самоочищення робочих роликів 1 одиниця
Машина для ламінування верхньої сторони плівки 1 одиниця
Короткий петельник 1 одиниця
Направляючий пристрій боків 1 одиниця
Вимірювач довжини Pinch NC 1 одиниця
Машина для стрижки мух 1 одиниця
Конвеєрна машина 1 одиниця
Машина для укладання продуктів 1 одиниця


Технічна специфікація верстату для розкрою

Сировина CRC СТАЛЬ
Товщина 0,4-3,0 мм
Ширина ≤1500 мм
Вага котушки ≤ 20T
Довжина 500-6000мм
Допуск на довжину L=2m≤±0.3mm(2.0mm)
Допуск по діагоналі L=2м≤±0,5 мм(2,0 мм)
швидкість 0~80 м/хв (плавне регулювання швидкості)
Подолати швидкість 0~15 м/хв
КОНТРОЛЬ Контроль перетворення частоти змінного струму


Характеристика про машину для різання по довжині з маховими ножицями


  • Висока ефективність є однією з найвидатніших рис цієї лінії CTL. Завдяки конструкції та застосуванню пристрою для летючих ножиць, він реалізує безперервне різання під час високошвидкісного руху смуги, в той час як пристрій для вимірювання довжини, пристрій для летючих ножиць забезпечує точність різання.
  • Машина для різання по довжині KINGREAL використовує хромовані ролики, ролики з гумовим покриттям, пневматичні агрегати та інші компоненти для захисту поверхні сталі.
  • Ефект високої точності нівелювання. Виробнича лінія CTL може бути оснащена 21 комплектом роликів для високоточного вирівнювання або подвійним вирівнювальним пристроєм для розмотування та вирівнювання металевих рулонів, що може принести клієнтам більше плоских та високоякісних металевих листів.
  • Loop Bridge можна вибрати або уникнути повністю відповідно до виробничих потреб замовника та фактичного використання площі заводу, що може зробити машину для різання на довжину більш компактною, заощадити площу та зменшити вторинну обробку на заводі. Це хороший вибір для багатьох дрібних виробників.
  • Наявність пристрою для обрізання є ключовою додатковою функцією для обрізання країв металевих смуг перед їх розрізанням. Пристрій для обрізки видаляє задирки, нерівності або надлишки матеріалу з країв металевої смуги, забезпечуючи гладкі та акуратні краї готового листа. Можна обробляти широкий діапазон ширини та товщини смуги, підвищуючи універсальність та адаптивність машини.


steel cut to length machine

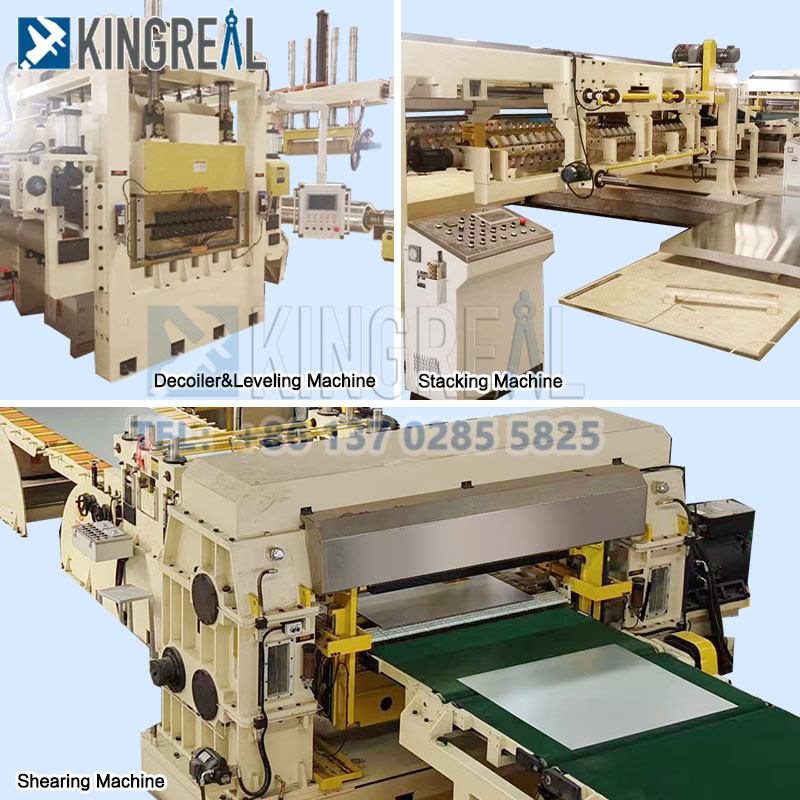

coil cut to length machine

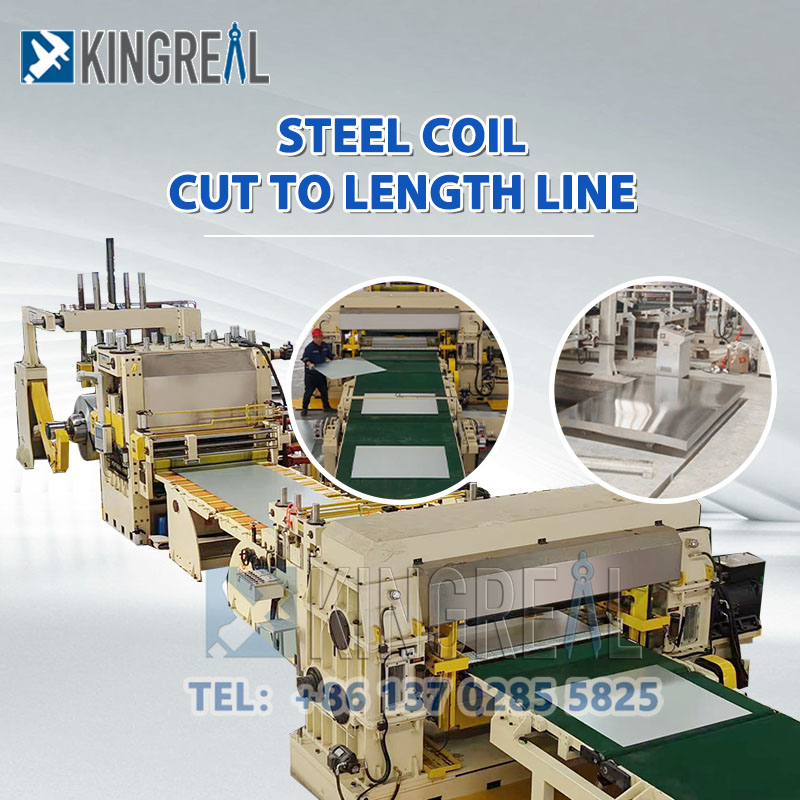

steel coil cut to length line

Функція про пристрій для стрижки мух у лінійці CTL

Система керування синхронізацією:

Aпросунутийдля забезпечення т. використовується сервосистема керування або система керування синхронізацієюПри цьому летючий ножичний інструмент синхронізований зі швидкістю руху металевої стрічки.

Система керування здатна відстежувати та регулювати швидкість інструменту в режимі реального часу для адаптації до різних довжин різання.й швидкості смуги.


Високоміцний матеріал інструменту:

Ножі зазвичай виготовляються з високоміцної легованої сталі або матеріалів з карбіду вольфраму з високою твердістю та зносостійкістю, щоб забезпечити тривалий термін служби та незмінну якість різання.

Форма та кутова конструкція ножів також оптимізовані для зменшення опору різанню та покращення результатів різання.


Дизайн динамічного балансу:

Ножі та тримачі інструментів літаючих ножиць мають динамічно збалансовану конструкцію, щоб забезпечити плавну роботу під час високошвидкісного руху, зменшити вібрацію та підвищити точність різання та термін служби обладнання.


Точний напрямний механізм:

Оснащений високоточним направляючим механізмом, який гарантує, що летючі ножиці завжди зберігають правильну траєкторію різання та положення під час процесу різання, підвищуючи точність різання.
