У стандартизованому робочому процесі повністю автоматизованосталевий розрізний верстат, завершальним етапом виробництва є процес укладання. Він відіграє вирішальну роль у зборі та організації розрізаних металевих листів, безпосередньо визначаючи загальну потужність лінії та темп виробництва.
Зараз багато виробників металообробки стикаються зі спільною проблемою: хоча сучасні лінії розрізання сталі на довжину мають високошвидкісні високоавтоматизовані процеси, включаючи розмотування, вирівнювання, точну подачу та зрізання, ефективність подальшого процесу укладання відстає, створюючи значне вузьке місце у виробництві. Неефективне укладання уповільнює роботу всієї лінії, що призводить до таких проблем, як простой роботи попереднього обладнання, марна ємність і подовжені терміни доставки для пакетних замовлень.
Щоб вирішити цю проблему, KINGREAL STEEL SLITTER оптимізував подальшу конструкцію верстатів для різання сталі на певну довжину, включивши індивідуальний подвійний стекер. Це дозволяє безперервно складати металеві листи, значно підвищуючи загальну ефективність виробництва лінії.

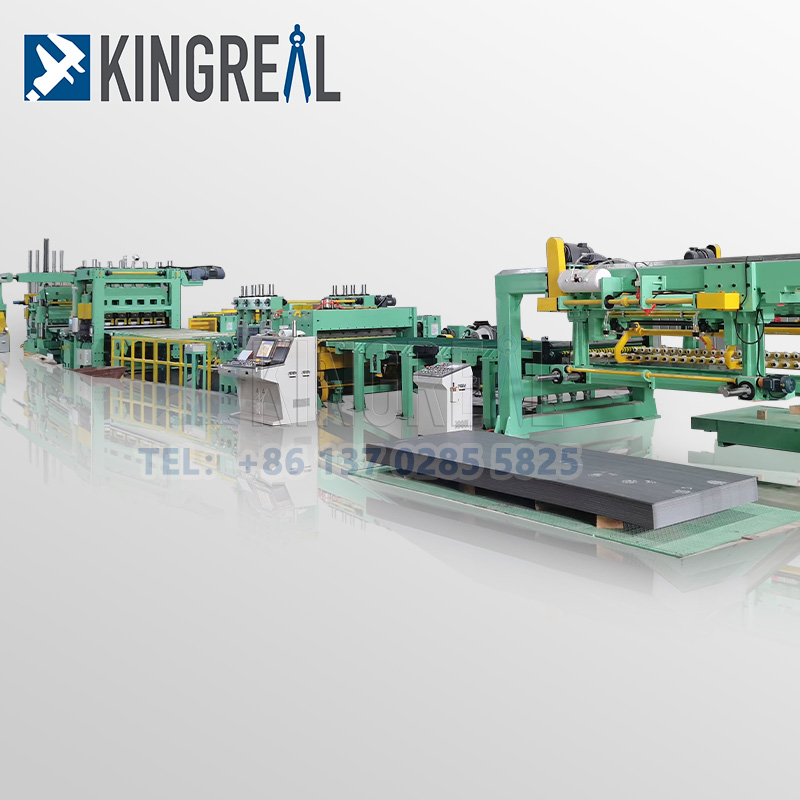

Робочий процес лінії розрізання сталі за допомогою подвійного штабелера
Розроблений на замовлення подвійний стекер KINGREAL STEEL SLITTER ідеально інтегрується з операційною логікою та існуючим робочим процесом повністю автоматизованого верстата для різання сталі на довжину. Це дозволяє підвищити ефективність без необхідності модифікації основних компонентів, таких як розмотувач, вирівнювач або різак.
Спочатку розрізний верстат обробляє рулон, розрізаючи матеріал на металеві листи стандартного розміру відповідно до параметрів виробництва. Потім ці листи плавно транспортуються за допомогою роликових конвеєрів лінії та конвеєрних стрічок із змінною частотою приводу, надаючи безпосередньо на наступну платформу штабелювання для акуратного та впорядкованого штабелювання.
Подвійний штабелер має інтелектуальний механізм підйому, оснащений модулями вимірювання сили тяжіння та підрахунку. Платформа автоматично опускається з постійною швидкістю синхронно зі збільшенням висоти штабеля, зберігаючи постійний рівень прийому. Це запобігає зіткненню, зміщенню або скрученню країв, забезпечуючи рівність і якість надрукованого матеріалу. Оператори використовують центральний сенсорний екран для попереднього налаштування кількості штабелю, висоти штабелю та параметрів руху візка. Коли стопка сталевих листів на одній платформі досягає цільової кількості або висоти, система керування автоматично запускає перемикач станцій. Після того, як обладнання короткочасно вирівняє станції, оператор опускає підйомний механізм повністю завантаженої платформи, швидко виводить завантажений візок і одночасно приводить порожній резервний візок у робоче положення. Увесь процес — стрижка, подача та укладання — одразу запускається знову, завершуючи виробничий цикл замкнутого циклу.
|
Одинарний штабелер: вузьке місце виробництва лінії розрізання сталі
Найбільш стандартнийверстати для різання сталі на певну довжинуна ринку поставляються з одним укладачем, що є основною причиною затримок у штабелюванні та обмежених виробничих потужностей. Після заповнення платформи до встановленого ліміту вся лінія розрізання сталі повинна бути закрита.
Для цього необхідна низка допоміжних кроків: закріплення плит, переміщення завантаженого візка, підйом і перенесення готового продукту, повернення порожнього візка на місце, а також скидання та калібрування підйомної платформи. Ця послідовність розвантаження та скидання займає багато часу та трудомісткість; тим часом усі попередні процеси — розмотування рулонів, вирівнювання роликів, сервоподавання та високошвидкісне різання — повністю зупиняються, залишаючи блок високоточних ножиць і систему сервоприводу бездіяльними.
Для великих металообробних заводів часті зупинки та великі інтервали, необхідні для розвантаження на лініях з одним штабелером, призводять до значного зниження рівня використання обладнання. |
 |
 |

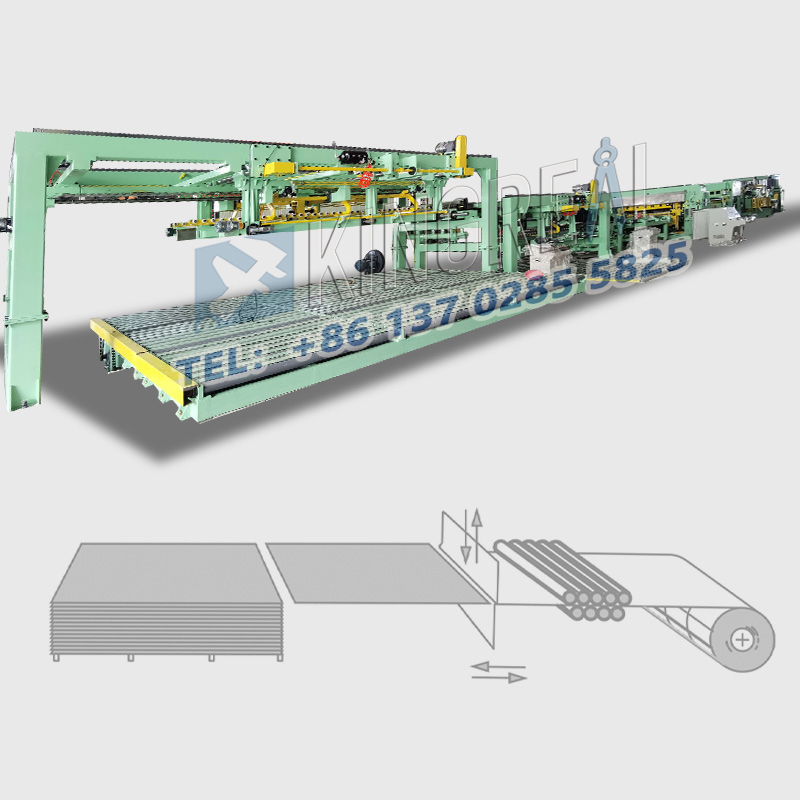

Подвійні укладачі: прискорене укладання сталевої лінії, розрізаної до необхідної довжини
Подвійний штабелер KINGREAL STEEL SLITTER має модульну конструкцію з двома візками та двома станціями — однією активною та іншою резервною — ідеально поєднуючи швидкість штабелювання зі швидкістю ножиць на початку потоку. Контролюєтьсясталевий розрізний верстатЗавдяки інтегрованій електричній системі два візки працюють незалежно без перешкод. Видалення завантаженого візка та введення порожнього візка відбуваються одночасно, мінімізуючи час простою під час зміни стека та повністю усуваючи вузькі місця, пов’язані з перемиканням матеріалів на одній станції. Подвійний штабелер ідеально синхронізований із безперервною подачею та високошвидкісним ритмом зсуву верхньої лінії. Він усуває вузькі місця наприкінці розвантаження, наприклад затримки, спричинені штабелюванням, розвантаженням або транспортуванням матеріалу, тим самим звільняючи лінію від частих циклів «пуск-зупинка» та забезпечуючи тривалу безперервну безперервну обробку великих обсягів.
У той час як основна машина виконує безперервне різання, а одна платформа накопичує листи, оператори можуть одночасно виконувати завдання для іншої повністю завантаженої платформи, такі як підйом готової продукції, передача матеріалів і виконання попереднього обліку. Коли стек відповідає цільовим специфікаціям, платформи швидко міняються місцями, щоб негайно відновити стек. Завдяки паралельному запуску основного процесу зрізання та ручного переміщення продукту — і гарантуючи, що допоміжні операції завантаження/розвантаження не заважають зрізанню серцевини — система значно скорочує загальний час виробництва та ефективно збільшує щоденні обсяги штабелювання та випуску.
Крім того, подвійний стекер врівноважує швидкість і точність; орієнтир позиціонування аркушів залишається постійним під час перемикання станцій, забезпечуючи акуратні однорідні стоси. Це зменшує потребу в ручному перенастроюванні згодом і додатково оптимізує ефективність роботи. |
Цей подвійний штабелеукладач не тільки експоненціально збільшує швидкість штабелювання та мінімізує втрати під час простою, але також відповідає вимогам великомасштабного промислового виробництва, повністю розблоковуючи притаманну зрізальну здатність лінії розрізання сталі. KINGREAL STEEL SLITTER є професійним виробником і універсальним постачальником верстатів для різання сталі на певну довжину, що пропонує індивідуальні, повністю автоматизовані рішення, адаптовані до певної товщини листа, матеріалів і виробничих вимог.
Будь ласка, не соромтеся звертатися до KINGREAL STEEL SLITTER для отримання додаткової інформаціїсталевий розріз по лінії довжиниконфігурації, оптимізація ємності та спеціальні модифікації.
