Повний автоматичний обріз по лінії довжини

Відео про автоматичне обрізання лінії

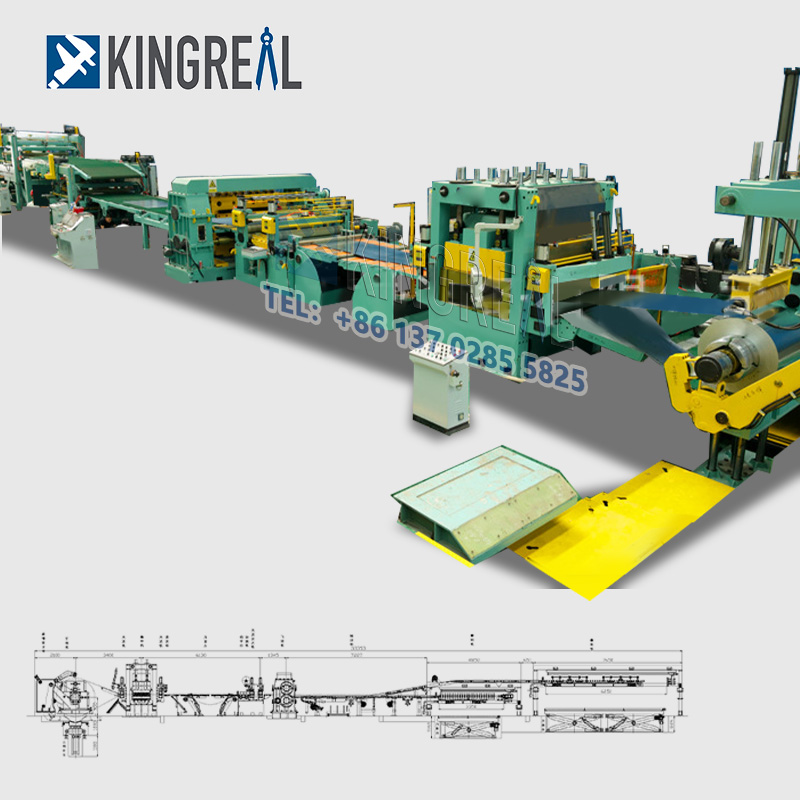

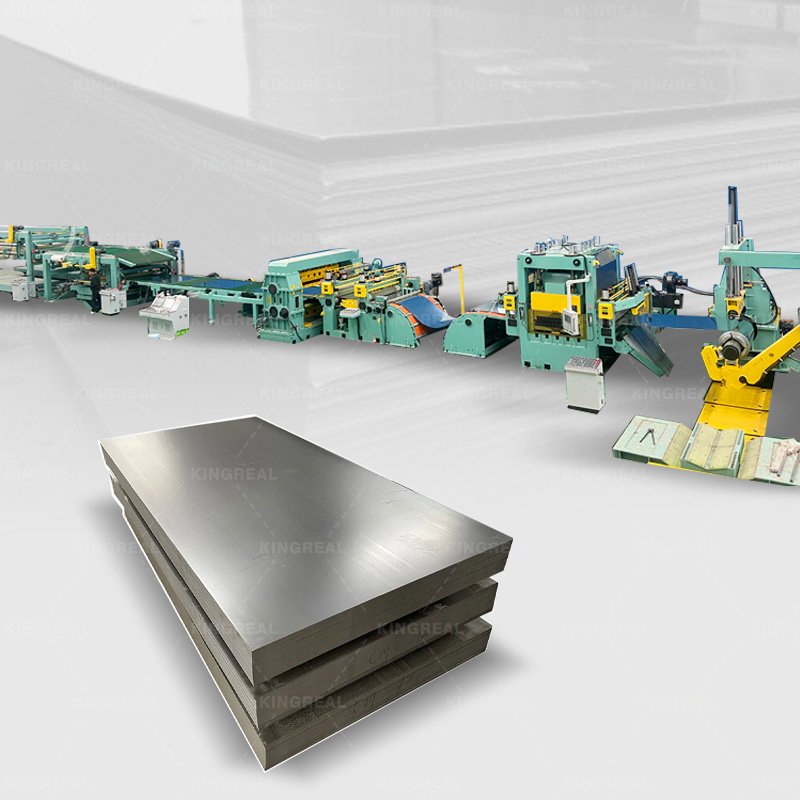

Що таке повна автоматична лінія обрізання?

Лінія повного автоматичного розрізання KINGREAL STEEL SLITTER призначена для розрізання рулону різного матеріалу на необхідний лист і складання профілю, який в основному складається з розмотувача, вирівнювача затискачів, різака, укладальника тощо, і оснащений допоміжними пристроями, такими як пристрій подачі, бічний направляючий пристрій, перехідний пристрій, конвеєр тощо.

Повністю автоматична лінія різання на довжину, розроблена компанією KINGREAL STEEL SLITTER, потребує лише введення необхідної швидкості виробництва та вказаної ширини на сенсорному екрані ПЛК між операціями, після чого може розпочатися автоматичне виробництво.

Робочий процес повного автоматичного вирізання лінії по довжині

Повністю автоматична лінія різання на довжину, розроблена компанією KINGREAL STEEL SLITTER, потребує лише введення необхідної швидкості виробництва та вказаної ширини на сенсорному екрані ПЛК між операціями, після чого може розпочатися автоматичне виробництво.

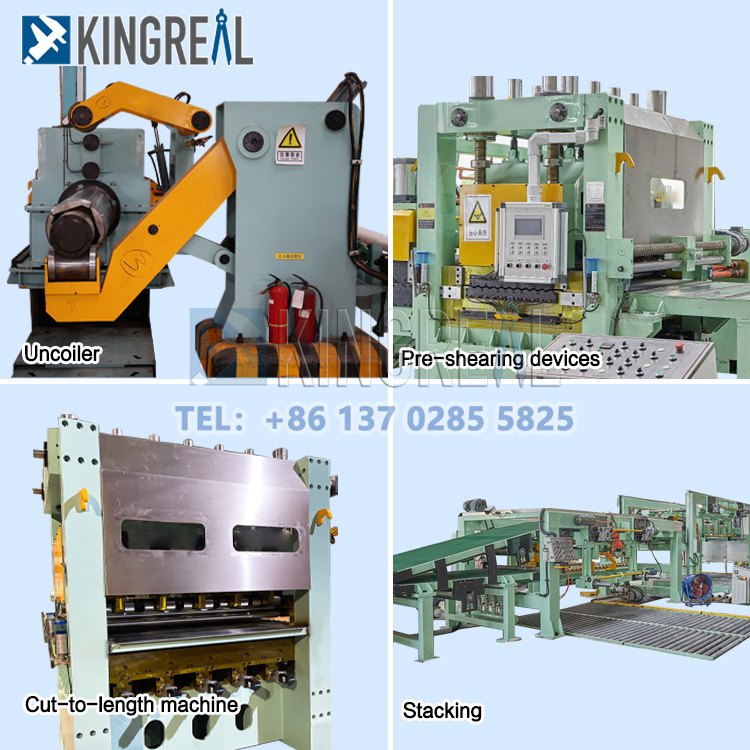

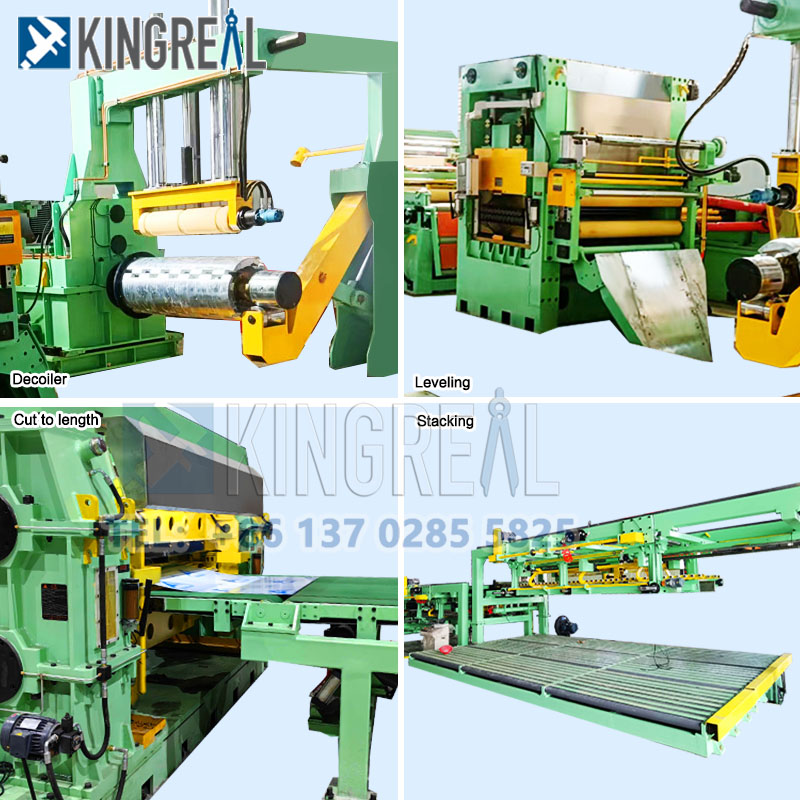

Основні компоненти деталі повного автоматичного обрізання лінії по довжині

Гідравлічний консольний розмотувач для машини з повним автоматичним нарізанням

KINGREAL STEEL SLITTER розробляє гідравлічний консольний декольер для підтримки котушок і виконує розмотування, потужність якого становить 15 тонн (максимальна).
Гідравлічні циліндри використовуються, щоб зробити розмотувач висувним і відповідним внутрішньому діаметру котушки. Він оснащений консольним кронштейном.
Двигун з крутним моментом 100 Нм приводить в дію котушку в прямому та зворотному напрямках, а також може розкручуватися з натягом.

Петля для машини з повним автоматичним розкроєм

Петля розрізання до потрібної довжини використовує 2 набори вушок, щоб контролювати буфер швидкості між розмотувачем і різальним верстатом. T-eyes управляються PLC.
Функція: використовується для усунення різної швидкості та повернення неправильно відстеженого аркуша в потрібний бік.
Спочатку піддони та перехідні пластини піднімаються циліндрами для проходження головки. Під час роботи перехідна плита і піддони пересуваються вниз, а плити зберігаються в приямку.

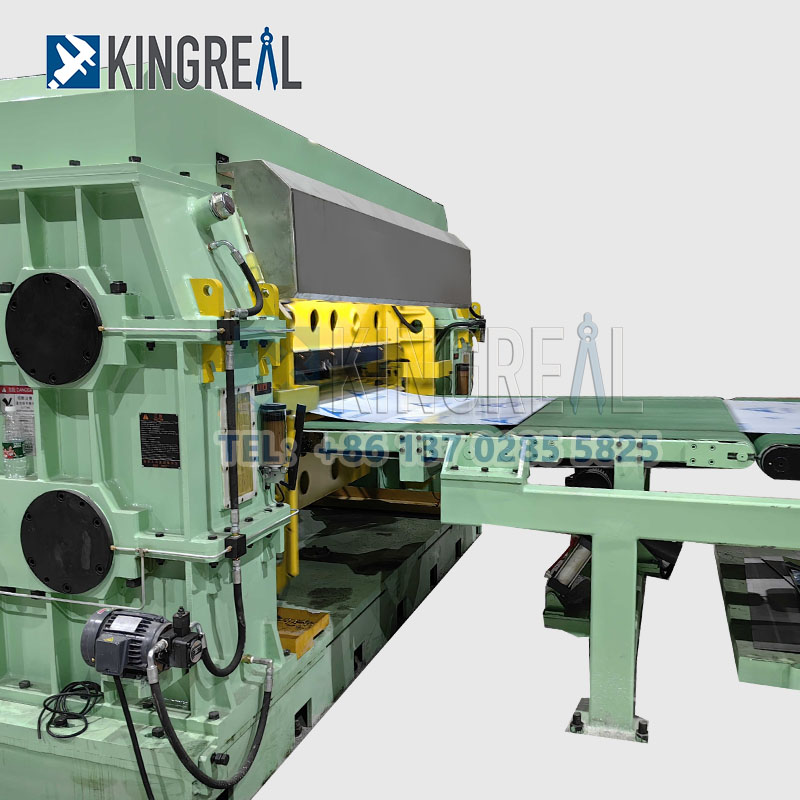

Високошвидкісний різальний верстат для повністю автоматичного різання на довжину

Повний автоматичний режим різання по довжині: гідравлічні ножиці вгору та вниз, автоматичні ножиці з прямим сигналом подавача
Використання різальних матеріалів для конструкцій регулювання зазору, термообробка може безпечно зрізати сталеву пластину товщиною 2 мм

Пневматичний штабелеукладач для машини з повним автоматичним розрізанням

Пневматичне укладання пластин, підйом, керований ПЛК. n Три двигуни потужністю 0,75 кВт перетягують для регулювання ширини та довжини.
Він оснащений відповідною трубою вітрового пристрою з вентилятором високого тиску для запобігання тертя металевого листа.

Гідравлічна система для машини з повним автоматичним розкроєм

Переконайтеся, що використовується кожен гідравлічний компонент. Робочий тиск гідросистеми 6,3-16Мпа.

Перевага повного автоматичного обрізання лінії

- Повністю автоматичне виробництво для лінії повного автоматичного розрізання

Коли ввімкнено повну автоматичну лінію різання на довжину KINGREAL STEEL SLITTER, ключові компоненти, такі як розмотувач, випрямляч, машина для різання на довжину, пристрій для збору відходів, конвеєрна стрічка та укладальник, автоматично працюють разом, щоб ефективно обробляти рулони. Машина з повним автоматичним розрізанням на довжину може швидко перетворювати рулони на листи, значно скорочуючи виробничі цикли.

Лінії KINGREAL STEEL SLITTER з повним автоматичним розрізанням на довжину високоавтоматизовані, при цьому вся система керується панеллю керування ПЛК. Користувачі просто вводять відповідні виробничі параметри, такі як бажану кількість аркушів, які потрібно розрізати, довжину різання та швидкість виробництва, на панелі керування, і машина з повним автоматичним розрізанням на довжину автоматично запускається та починає працювати.

Лінії KINGREAL STEEL SLITTER з повним автоматичним розрізанням на необхідну довжину розроблені таким чином, щоб бути зручними для користувача. Щоб допомогти клієнтам швидко розпочати роботу, KINGREAL STEEL SLITTER надає детальні відеоінструкції та посібники з експлуатації, щоб гарантувати, що кожен користувач може швидко освоїти роботу машини з автоматичним різанням на довжину. Крім того, за запитом KINGREAL STEEL SLITTER відправить професійних інженерів на об’єкт замовника для навчання на місці, щоб переконатися, що кожен працівник володіє навичками роботи з повною автоматичною розрізкою на лінію.

Щоб забезпечити точність різання, KINGREAL STEEL SLITTER оснастила повністю автоматичну машину для різання на довжину високостабільною системою подавання, що забезпечує рівномірну та точну подачу листів у машину для різання на довжину. Шорсткість поверхні та округлість подаючих роликів мають вирішальне значення для гладкого транспортування аркушів. Якщо ролики подачі шорсткі або недостатньо круглі, аркуші можуть вібрувати під час транспортування, що призведе до відхилень у розмірах розрізу. Крім того, стабільність крутного моменту двигуна подачі однаково важлива, оскільки коливання крутного моменту приводу безпосередньо впливають на стабільність швидкості подачі. Щоб вирішити цю проблему, компанія KINGREAL STEEL SLITTER також оснастила машину для повного автоматичного різання на довжину пристроєм точного позиціонування, щоб гарантувати правильне розташування листа перед розрізанням. Точність цього пристрою позиціонування можна регулювати відповідно до вимог до обробки аркушів, зазвичай досягаючи високого стандарту точності від ±0,1 мм до ±0,5 мм.

У процесі різання площинність листа безпосередньо впливає на якість готового продукту. З цією метою KINGREAL STEEL SLITTER зазвичай оснащує машину вирівнювальною машиною з шістьма високими роликами. Чим більше шарів валика, тим краще ефект вирівнювання. Для клієнтів із ще вищими вимогами до площинності листа KINGREAL STEEL SLITTER також може оснастити лінію повного автоматичного різання на довжину двома вирівнювачами, забезпечуючи, щоб листи проходили два етапи вирівнювання перед розрізанням, максимізуючи площинність.

Машина KINGREAL STEEL SLITTER для повного автоматичного різання на довжину оснащена вдосконаленим укладачем, що забезпечує автоматичне транспортування нарізаних листів у призначене місце для укладання. Така конструкція не тільки забезпечує акуратне укладання, але й дозволяє користувачеві встановити кількість укладання.

Референтна дата повністю автоматичного верстата

Поширені запитання про повну автоматичну обрізку лінії

Ви виробник?

KINGREAL STEEL SLITTER є професійним виробником і постачальником. KINGREAL STEEL SLITTER пропонує комплексні рішення для обробки рулонів і виготовлення верстатів, включаючи високошвидкісну лінію різання на довжину, машину простого різання на довжину, машину для різання на довжину, машину для різання на довжину, машину з фіксованою лінією різання. KINGREAL STEEL SLITTER має професійну команду та багатий досвід проекту, може надати вам найкращий сервіс, зв’яжіться з нами.

Як відвідати вашу компанію?

Завод KINGREAL STEEL SLITTER розташований у місті Фошань, провінція Гуандун. Тож до нашого міста два шляхи.
Один — рейсом, прямим рейсом до аеропорту Фошань або Гуанчжоу. Інший – потягом, прямим до станції Фошань або Гуанчжоу.
KINGREAL STEEL SLITTER зустріне вас на вокзалі чи в аеропорту.

Як замовити?

Як встановити машину?

Щоб допомогти нашим клієнтам вирішити проблеми зі встановленням машини, KINGREAL STEEL SLITTER надасть як онлайн, так і місцеві послуги встановлення БЕЗКОШТОВНО!
