Відеодисплей лінії розрізання листового металу:

Лінія розрізання листового металу Огляд компанії:

KINGREAL STEEL SLITTER займається виробництвом обладнання для обробки рулонів, надаючи клієнтам широкий спектр послуг з проектування, виробництва та продажу. Найвідмітнішими продуктами є машина для різання котушок і лінія для різання по довжині. Ці машини широко використовуються для різання, різання або штампування металевих листів різних розмірів і форм. Лінія розрізання листового металу до потрібної довжини є одним із обладнання для обробки рулонів KINGREAL STEEL SLITTER, яке використовується для обробки рулону до листа заданої ширини.

Опис верстату для розрізання листового металу:

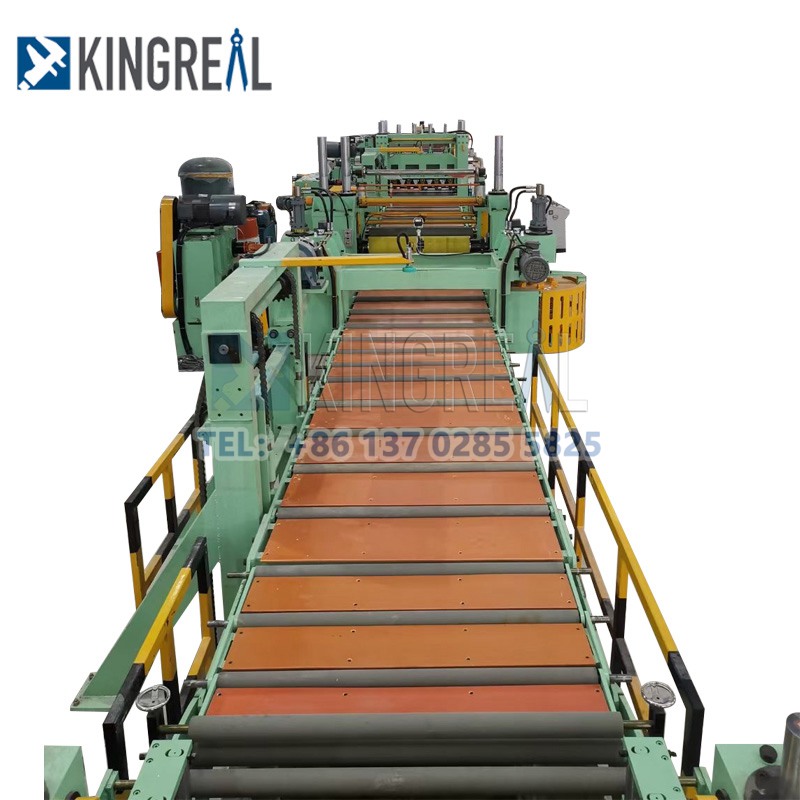

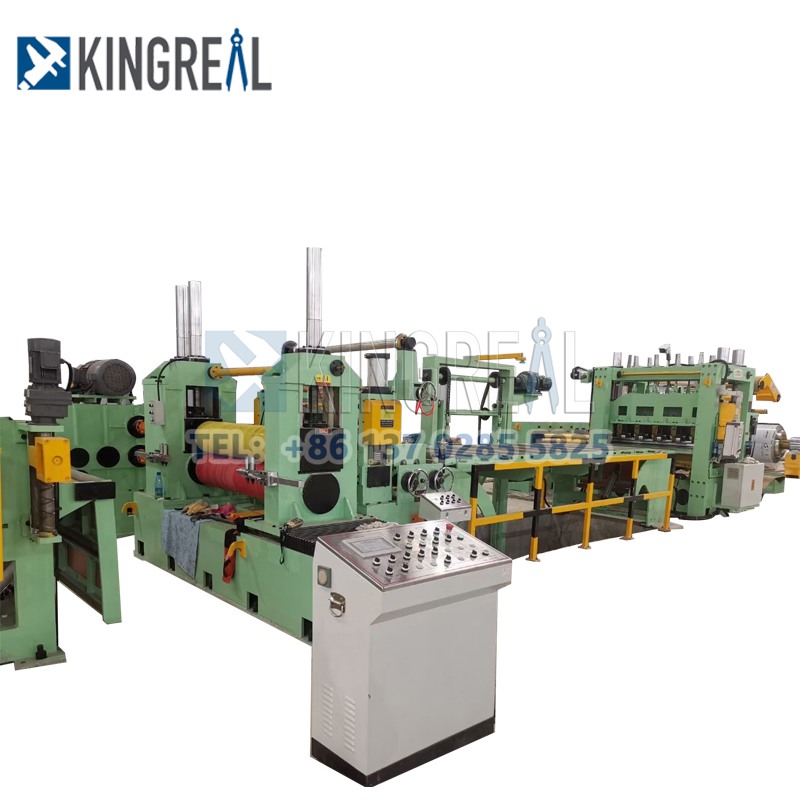

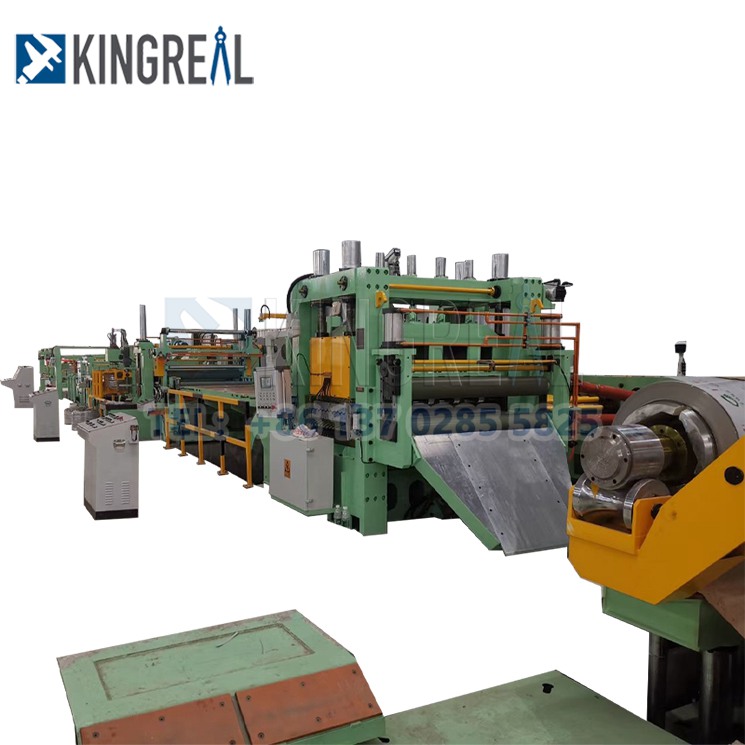

Машина для розрізання листового металу KINGREAL STEEL SLITTER використовується для розмотування, вирівнювання, подачі, різання на довжину, обрізання та укладання рулонів металу. До застосовних матеріалів належать алюмінієва котушка, нержавіюча сталь, холоднокатана сталь, гарячекатана сталь, PPGI, мідна стрічка та інші матеріали, що забезпечує точність діагоналі машини для розрізання листового металу. ≤0,50 мм, а максимальна швидкість може бути якдо 80 м/хв.

Різна товщина рулонів, матеріали та ширина зсуву безпосередньо впливатимуть на конструкцію металевого листа, розрізаного по довжині. Загальна товщина котушок становить 0,3-3 мм, а загальна довжина зсуву становить 1200-1600 мм, що є однією з виробничих вимог більшості клієнтів. У той же час KINGREAL STEEL SLITTER також може налаштувати дизайн відповідно до визначених виробничих потреб клієнта, або вибратитовстий калібр розрізати по довжині лініїабокомпактна котушка, розрізана по довжині волосіні.

Маючи більш ніж 20-річний досвід у виробництві та продажах, KINGREAL STEEL SLITTER успішно продає свою лінію розрізу на довжину в такі країни, якСаудівська Аравія, Індія та Росія, і здатний надати оптимальні рішення та післяпродажне обслуговування.

Ласкаво просимо до нас.

Каталог продукції для обробки котушок:

（Ви можете натиснути тут, щоб завантажити）

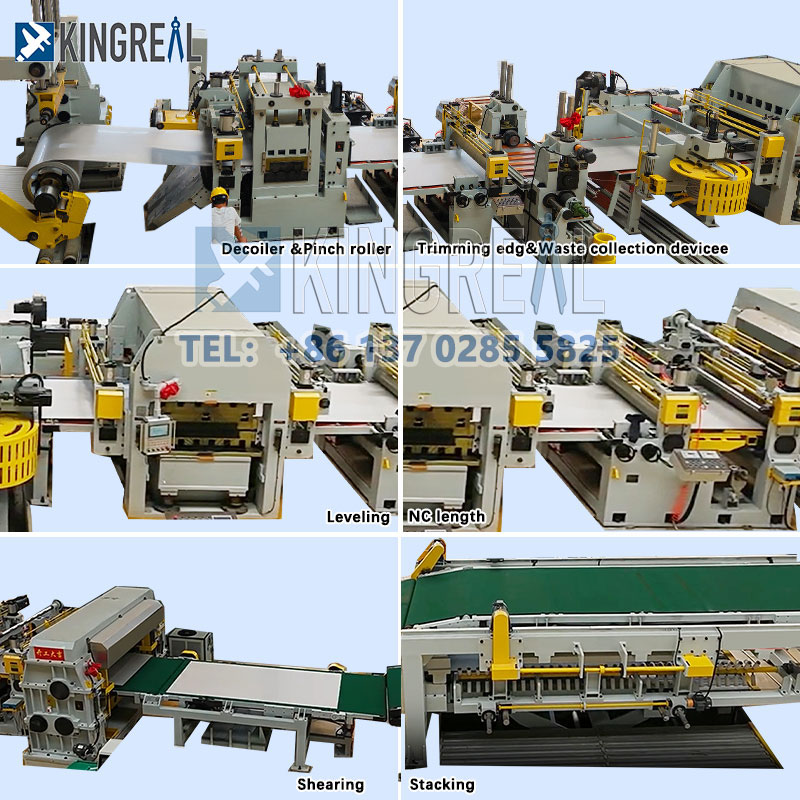

Робочий процес лінії розрізання листового металу:

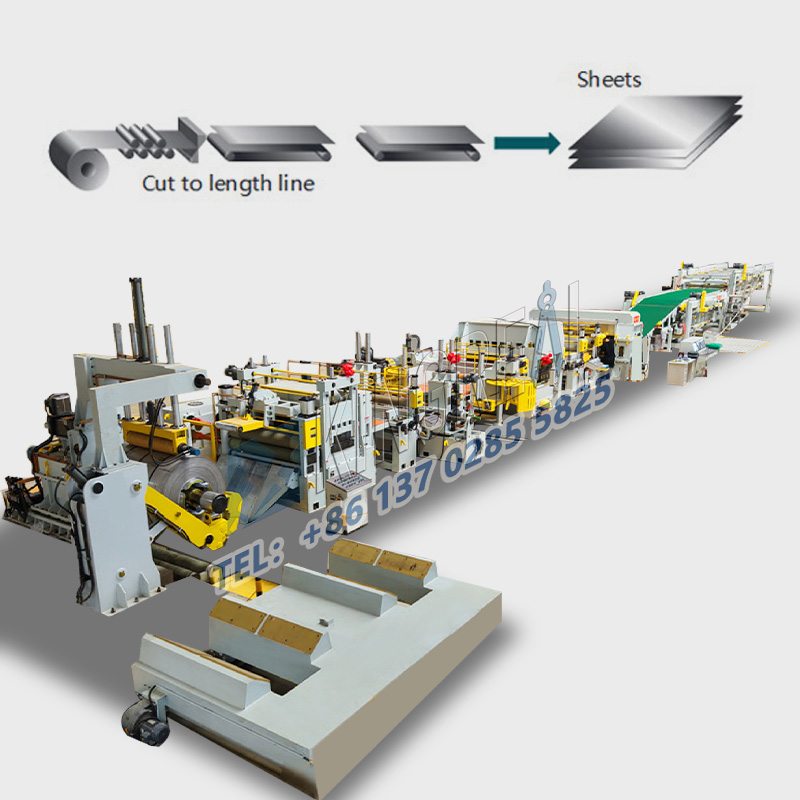

Візок для бобіни → Розмотувач → Подача валиком для подачі → Високоточний пристрій для вирівнювання → Різання фіксованої довжини → Розвантажувальний стіл / Автоматичний штабельний стіл

Технічні характеристики лінії розрізання листового металу:

①　Специфікація котушки:

②　Специфікація лінії розрізання листового металу до потрібної довжини

③　Список компонентів для листового металу, розрізаного по лінії довжини

- Котушка тролейбус

- Гідравлічний розмотувач

- Вхідний посібник

- Чотири / шість машин високого вирівнювання

- Кільцевий міст

- Бічний направляючий шків

- Машина для правки сервоприводу з ЧПУ

- Вимірювальна система

- Машина для стрижки

- Конвеєрний стіл

- Пневматичний розвантажувальний пристрій

- Гідравлічний підйомний стіл

- Розкладання автомобіля

- Гідравлічна система

- Пневматична система

- Контроль електричної системи PLC

Деталі основних компонентів листового металу, розрізані по лінії довжини:

Вирівнювання для лінії різання листового металу:

Функція: Використовується для вирівнювання матеріалу та подачі на фіксовану довжину.

Основна конструкція: вирівнювальний валик, електрична частина, вузол протитискного валика, опорне сидіння для подачі та розвантаження.

Вирівнювальний валик: сталь для термічної обробки Gcr15 гартується та відпускається, а потім обробляється високочастотною обробкою. Після двох разів гальванічного покриття та циліндричного шліфування поверхня стає глянсовою та не має слідів, а твердість досягає HRC62 градусів або більше. Діаметр вирівнювального вала ø100 мм. Вручну відрегулюйте черв'ячну передачу, щоб підняти вирівнювальний ролик.

Машина для різання по довжині

Функція: використовується для різання матеріалів фіксованої довжини.

Основна конструкція: основна рама, лезо, пневматична муфта, електрична частина тощо.

Основна рама: вся рама зварена з високоякісної вуглецевої конструкційної сталі та була відпалена після зварювання.

Лезо: Лезо виготовлено з матеріалу Cr12, твердість при термічній обробці досягає HRC62 градусів, а чотиристоронню ріжучу кромку можна замінити.

Структура пневматичної муфти: зміна традиційного механічного методу гальмування, низький рівень шуму, тривалий термін служби та точність.

Машина для укладки листового металу, розрізаного по довжині

Функція: використовується для транспортування матеріалів.

Основна конструкція: рама, гідравлічна система, розвантажувальна платформа тощо.

Рама: вона зварена з вуглецевої сталі, яка є стабільною та міцною. Конструкція типу «ножиці», циліндр розтягується і піднімається.

Підйомна платформа для вивантаження: масляний двигун приводить в рух зірочку трансмісії, щоб рухати барабан для обертання для передачі викиду матеріалу.

Різноманітні верстати для різання листового металу

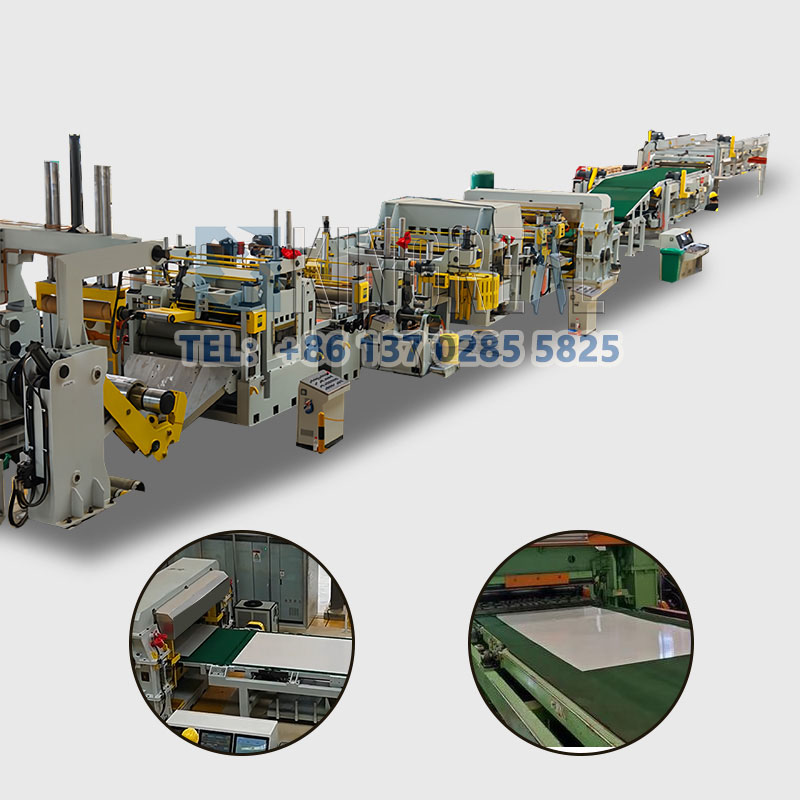

Швидкість верстату для різання листового металу на довжину: виходячи з вимог замовника, KINGREAL STEEL SLITTER пропонує рішення для лінійного виробництва різання листового металу на довжину, щоб відповідати різним рівням швидкості різання листового металу на довжину. Наприклад, KINGREAL STEEL SLITTER пропонує різні конструкції машин для різання рулонів, системи укладання та різання. KINGREAL STEEL SLITTER Швидкість виробничої лінії звичайного різання листового металу становить 80 м/хв та 50 м/хв.

Метод ножиць машини для розрізання листового металу на певну довжину: KINGREAL STEEL SLITTER може розробити різні системи ножиць для ліній розрізання листового металу на необхідну довжину, у тому числістрижка нахлистом розрізана по лінії, ротаційні ножицірозріжте лінію довжини, гойдалки стрижкирозріжте лінію довжини, іфіксована стрижкарозріжте лінію довжини.

Товщина матеріалу для верстату для різання листового металу до необхідної довжини: KINGREAL STEEL SLITTER може налаштувати лінії різання листового металу до потрібної довжини відповідно до виробничих потреб клієнта. СТАЛЕВИЙ СЛІТТЕР KINGREALлегкі лінії, розрізані по довжиніможе працювати з котушками від 0,2-3 мм, KINGREAL STEEL SLITTERлінії середньої довжинивід 0,3-6 мм, і KINGREAL STEEL SLITTERрядки великої довжинивід 6-25 мм.

Ціна машини для різання листового металу на довжину: KINGREAL STEEL SLITTER може проектувати компоненти для різних параметрів лінії різання листового металу на довжину та продуктивності, залежно від ціни. Наприклад, до верстату KINGREAL STEEL SLITTER для розрізання листового металу на необхідну довжину можна додати блоки для різання петель або ям; лінія розрізання листового металу по довжині може бути оснащена двома вирівнювачами, двома столами для штабелювання тощо; і компактні та економічні верстати для розрізання листового металу на необхідну довжину також можуть бути налаштовані для клієнтів.

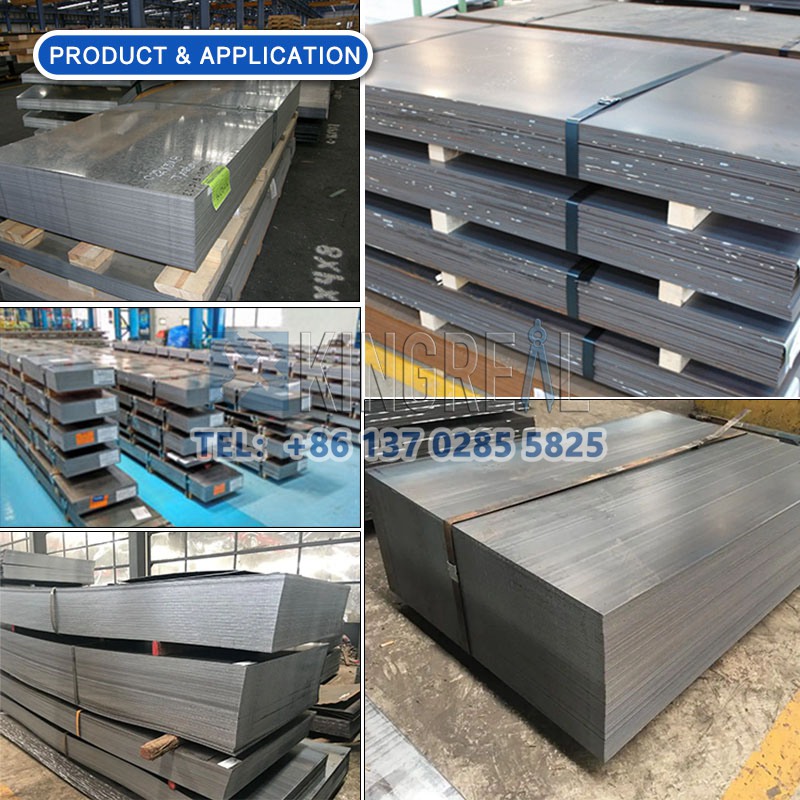

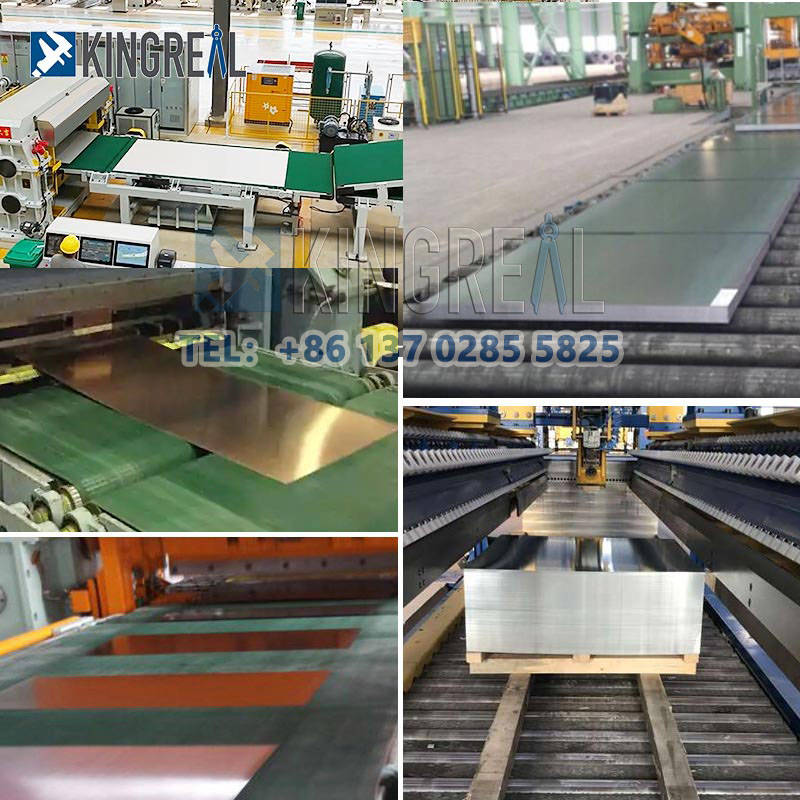

Показ кінцевого продукту:

Контроль якості машини для різання на довжину:

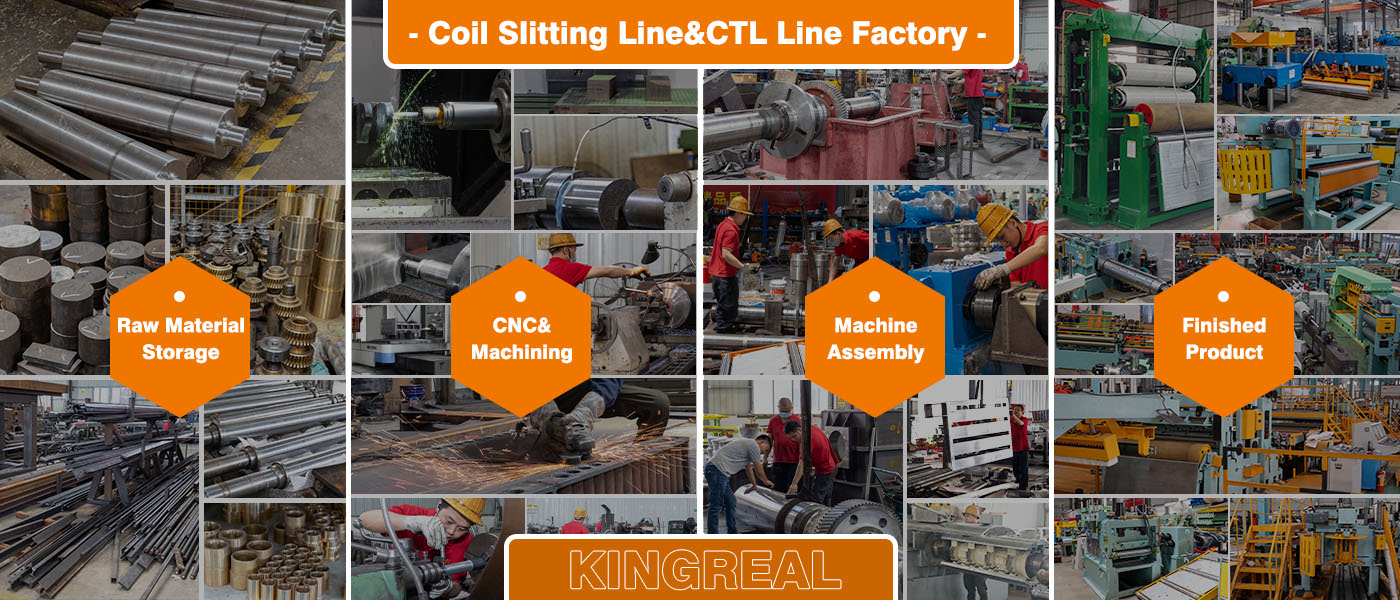

Компанія KINGREAL STEEL SLITTER встановила суворий процес контролю якості, щоб гарантувати, що кожен етап виробництва відповідає стандартам і вимогам. Це  включає закупівлю сировини, виробничий процес, складання, випробування тощо. Щоб гарантувати, що кожна частина машини для розрізання листового металу відповідає стандартам якості.

Лінія різання листового металу KINGREAL STEEL SLITTER також пройшла міжнародний сертифікат CE.

Пов’язана стаття про лінію різання листового металу

1, Що таке машина для розрізання нержавіючої сталі?

Верстат для різання нержавіючої сталі по довжині є незамінним виробничим обладнанням у металообробній промисловості. В основному він використовується для горизонтального розрізання металевих рулонів і нарізання їх на необхідну ширину або довжину.

2,Що таке ротаційна машина для стрижки?

Ротаційні ножиці, що розрізають по довжині, в основному використовуються для точного вирівнювання та різання металевих рулонів, таких як мідь, нержавіюча сталь, алюміній та залізо. Унікальна перевага цієї ротаційної різальної лінії полягає в тому, що вона може різати, не зупиняючи машину, уникаючи крихітних поглиблень, спричинених зупинкою роторної різальної машини для різання.

3,Як стрижка нахлистом обрізається на волосінь?

Лінія для стрижки нахлистом є машиною KINGREAL STEEL SLITTER. З точки зору високоточної та високошвидкісної лінії різання на довжину, KINGREAL STEEL SLITTER володіє не тільки тонкими пластинами, ротаційними ножицями, верстатами для різання на довжину з летючими ножицями, але також у важких і середніх навантаженнях на лініях різання на довжину.
