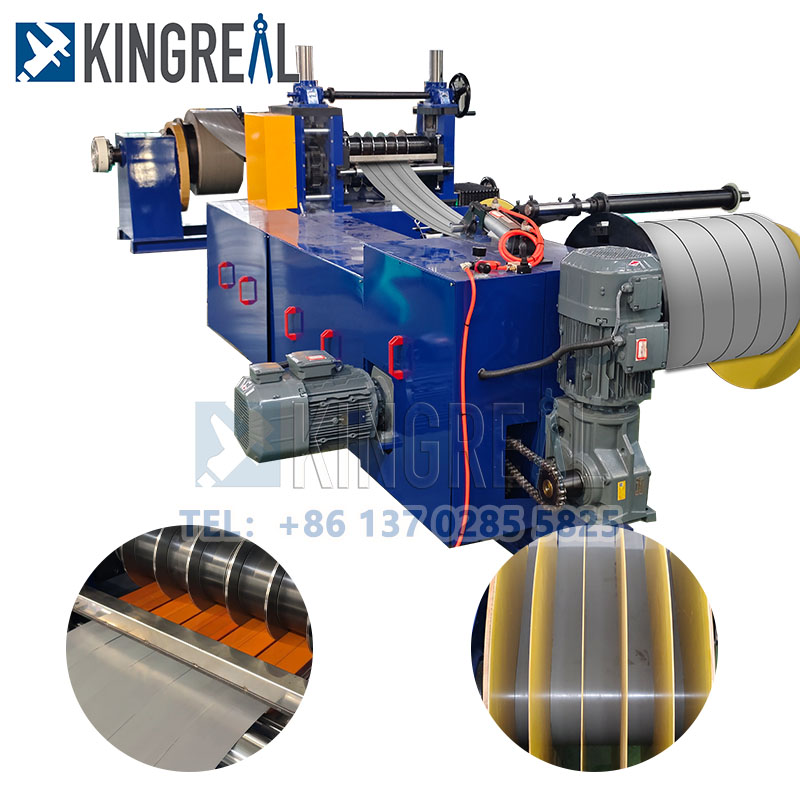

Кінгреал сталевий нанизувач пропонуєПроста машина для розрізання котушкидля клієнтів з меншим бюджетом. Ця проста лінія розрізання котушки в основному використовується для розрізання широких котушок у вузькі смужки, пристосовані до потреб замовника, а потім перемотають їх до виробничої лінії.

Ця проста машина для розрізання котушки призначена для задоволення потреб клієнтів з меншими вимогами до точки зору та ширини котушки. KingReal Steel Slitter також пропонує спрощену версію простої лінії розрізання котушки. Ця проста машина для розрізання котушки мінімізує вимоги до обладнання, все ще задовольняючи потреби простої лінії розрізання котушки.

Як проста машина для розрізання котушки, так і стандартна металева розрізна машина можуть обробляти різноманітні металеві матеріали, включаючи холодну та гарячу розгорнуту вуглецеву сталь, кремнієву сталь, олов'яну, нержавіючу сталь та покриття тощо, забезпечуючи точні розрізання та автоматичну роботу.

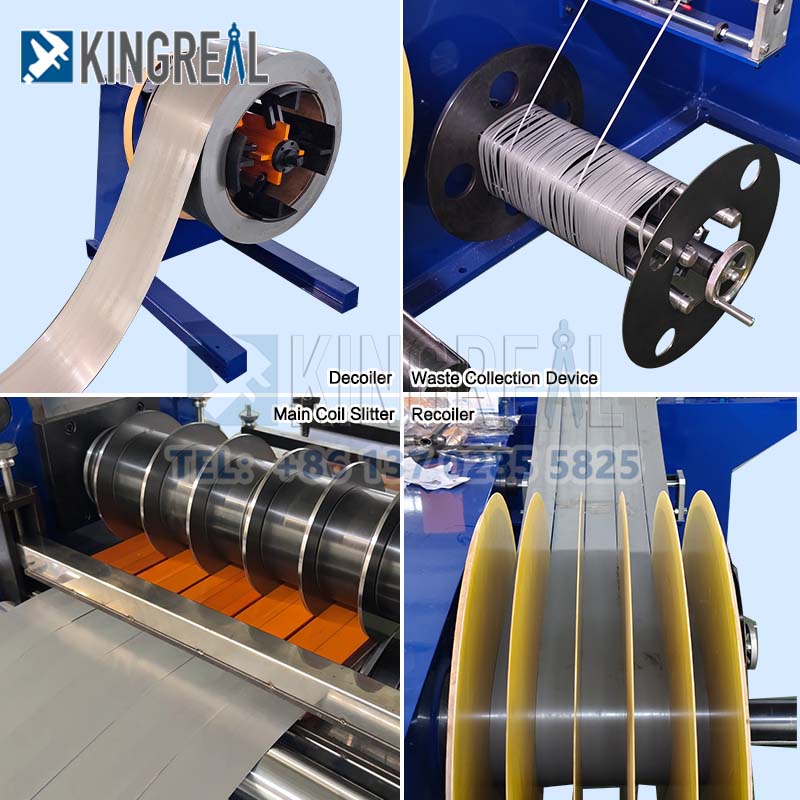

Робочий процес простої машини для розрізання котушки

Завантаження котушки → Розшифровка → Стрип → Зсув → Петля → Керівництво → Розрізання → Переробляючи брухт → Петля → Натянь → Перекладання → Вивантажувальні котушки

Параметри простої лінії розрізання котушки

Модель	Товщина матеріалу (мм)	Ширина матеріалу (мм)	Кількість смужок	Швидкість	Вага котушки	Зауваження
Модель 1	0,1-1	80-350	8-30	50-100	3	Технічні параметри та конфігурація обладнання можна визначити відповідно до потреб клієнта
Модель 2	0,2-2	80-350	6-30	50-150	3
Модель 3	0,2-2	80-450	6-30	50-150	5
Модель 4	0,2-2	80-650	6-30	50-150	7
Модель 5	0,2-2	80-800	6-30	50-150	7
Модель 6	0,1-1	500-1300	12-30	50-200	7/15
Модель 7	0,3-2	500-1600	12-30	50-200	7/15
Модель 8	0,3-3	500-1600	8-30	50-180	15
Модель 9	0,3-3	900-1800	8-30	50-180	20
Модель 10	1-4	900-1600	6-30	50-120	20
Модель 11	1-6	900-1600	6-30	30-80	30
Модель 12	2-12	900-1600	5-30	20-50	30

Основні компоненти простої лінії розрізання котушки

а. Віза для завантаження гідравлічної котушки для простої машини для розрізання котушки

1.

2. Максимальне навантаження: 10 тонн, 1,1 кВт циклоїдний двигун вершки, швидкість подорожі 6 м/хв.

3. Гідравлічний привід: може підняти котушки під 10 тонн вгору і вниз, максимальним ударом 500 мм. Гідравлічний циліндр: FA-φ125 мм (один набір).

б. Гідравлічний розклад для простої лінії розрізання котушки

1) Основні компоненти: зварна сталева конструкція, чотири арочні лопаті, клиноподібна розсувна основа, оправка, бічні пластинки, підшипники, підшипник, пневматичне дисковий гальмо тощо.

2) Діапазон розширення та втягування: φ460 мм до φ520 мм × 850 мм.

3) Максимальне навантаження: 10 тонн.

4) гідравлічний привід: розширення та втягування виконуються за допомогою гідравлічних циліндрів; Гідравлічні циліндри: FA-φ200 мм (1 набір)

5) Потужність двигуна: 4,0 кВт циклоїдний двигун підйомника + інвертор, керований ланцюг

6) Натисніть наалик:

c. Гідравлічна опорна рука для простої машини для розрізання котушки

Призначення: підтримує основну рукоятку деколера та збільшує інерцію обертання котушки.

Структура з однозброєною, гідравлічний циліндр піднімається і опускає.

Під час розмотування підтримуюча рука піднімається, щоб підтримати руку розшифровки; Під час завантаження опорна рука спускається.

д. Пілер, прес -ролик, гідравлічний зсув для простої лінії розрізання котушки

Основна конструкція: зварна сталева пластина

Натисніть на ролик: φ250 × 1050 мм, безшовна трубка, поліуретанове гумове покриття, 18,5 кВт звичайний двигун із приводом змінної частоти

Гідравлічний зсув: зварна сталева пластина, кісткова сталева основа

Різник: чотиристороннє лезо, матеріал: CR12mov, твердість: 60 ± 1

Гідравлічний привід: гідравлічний циліндр: FA-φ100mm, 2 набори

е. Петля з ями та мостом для простої машини для розрізання котушки

Основна конструкція: зварна сталева пластина

Гідравлічний привід: Ca-φ80 мм, 1 набір гідравлічних циліндрів контролює підйом та опускання мосту

ф. Ручні бічні путівники для простої лінії розрізання котушки

1.

2. Бічні направляючі валики: Матеріал: CR12mov, високотемпературна гасіння та загартованість, HRC 580-620, 2 валики з кожного боку

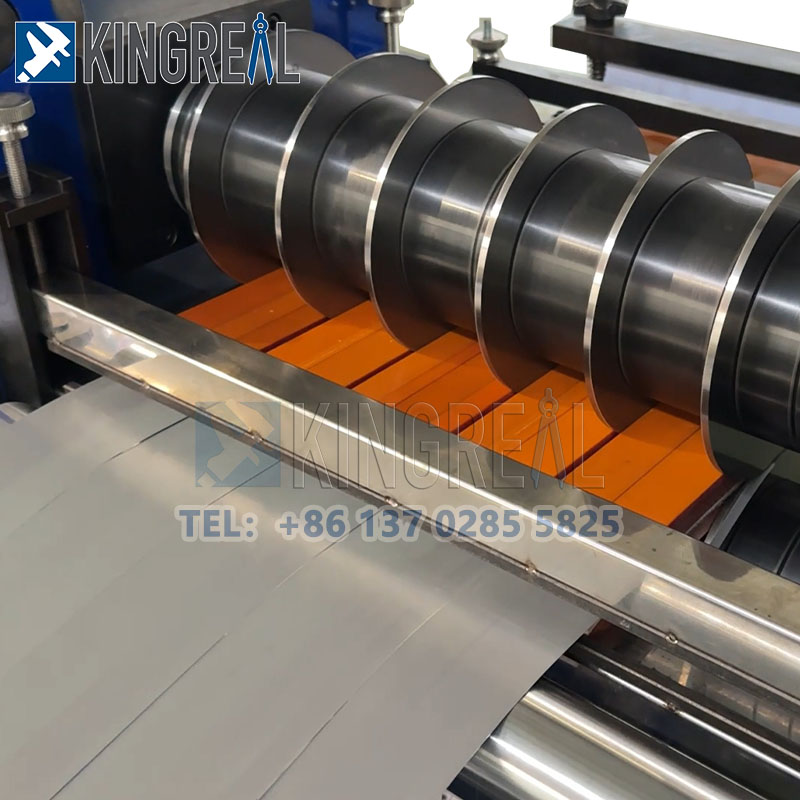

г. Машина для розрізання для простої лінії розрізання котушки

1.

2. Вал різака: 40cr, φ140 x 1050mm, t-slot 28 мм, гасіння середньої частоти та загартування, земля, твердий хром, глибина слота 16 мм.

3. Зовнішній діаметр різаки: φ280 мм (наданий покупець)

4. Метод фіксації: замикання різаки з гайками

5. Один набір кронштейна регулювання для фіксації смужок деревини

6. Бічні панелі переміщують електричний, підйомник вала і нижній електричний синхронно

7. Розрізний двигун: 45 кВт змінного струму + інвертор

Н. Окремий брухт для простих котушки -розрізання машини

Основні компоненти: зварна сталева конструкція пластини, направляючі валики

Двосторонній брухт, телескопічний механізм, автоматичний розряд, двигун змінного струму + привод інвертора

я. Петля з ями та мостом для простої лінії розрізання котушки

Основна рама: зварна сталева конструкція

Гідравлічний привід: гідравлічний циліндр керує підйомним мостом і нижчим: Ca-φ80 мм (1 набір)

j. Станція натяжної пластини для простої машини для розрізання котушки

Основна конструкція: сталева пластина, відокремлюючий валик, гума ПУ

Напруга прокладку: покрита вовни

Ролик: φ500 мм, покриття гуми PU

Гідравлічний привід: керує підняттям та опусканням пластини; Гідравлічний циліндр: FA-φ100 мм (2 набори)

к. Гідравлічний колінер, гідравлічний викид для простої лінії розрізання котушки

Основні компоненти: зварна сталева конструкція, чотири сталеві пластинки, клиноподібна розсувна основа, оправка, бічні пластини, підшипники, підшипники, гідравлічний циліндр, редуктор коробки передач, гідравлічний викид, пневматичне гальмо тощо

Розгортається діапазон діаметра: φ480 мм до φ508 мм × 850 мм

Гідравлічний циліндр Push-Pull: FA-φ50 мм

Максимальна ємність навантаження: 10 тонн

75 кВт змінного струму + інвертор

Ø80 -мм прес -рука, гідравлічно підняття

л. Гідравлічна опорна рука для простої машини для розрізання котушки

Призначення: підтримує основну рукоятку коліна та збільшує інерцію обертання котуля.

Структура з однобротовою рукою, гідравлічно підняття

Під час згортання опорна рука піднімається вгору для підтримки руки котуля; Під час вивантаження підтримуюча рука піднімається вниз.

м. Гідравлічний візок для розвантаження для простої лінії розрізання котушки

1) Основні компоненти: зварна сталева конструкція, ходові колеса, чотири направляючі стовпчики, приводний вал тощо.

2) Максимальна ємність навантаження: 10 тонн, 1,1 кВт циклоїдний двигун вершки, швидкість подорожі: 6 м/хв.

3) Гідравлічний привід: здатний підняти котушки до 10 тонн, з максимальним ходом 500 мм. Гідравлічний циліндр: FA-φ125 мм, один набір.

N.Hydraulic System для простої машини для розрізання котушки

Основні компоненти: 300 кг звареної сталевої пластини, різні гідравлічні клапани та нафтові плати.

Гідравлічна потужність приводу: E-CLASS 11 кВт двигун, 30 мл переміщення, нормальний тиск: 70 кг/см², максимальний тиск: 140 кг/см².

О. Система електричного управління для простої лінії розрізання котушки

1) Одна основна консоль управління та дві допоміжні шафи управління полегшують завантаження котушки та вивантаження.

2) Блок живлення: трифазний 380 В ± 10%, 50 Гц ± 1 Гц

3) Основні компоненти та додатки: вся лінія складається з основної консолі управління, допоміжної консолі управління для розшифента, допоміжної консолі управління для відряду та електричної шафи управління. Вся проста лінія розрізання котушки використовує централізований контроль. Основна консоль управління має цифровий дисплей, високу та низьку швидкість, ручне годування, безперервне розрізання та функції тривоги несправностей. Усі компоненти імпортуються або від відомих вітчизняних брендів. Система управління сенсорним екраном полегшує налаштування та регулювання швидкості та інших параметрів. Він може легко перемикатися між ручними, автономними та автоматичними режимами, і в будь-який час може контролювати робочий стан кожного компонента, щоб забезпечити безпечну та ефективну роботу всьогоПроста лінія розрізання котушки.
