Лінії для вирівнювання розтяжного різання спеціально розроблені для правки металевих листів і рулонів, а також можуть використовуватися в поєднанні з машинами для різання металу.

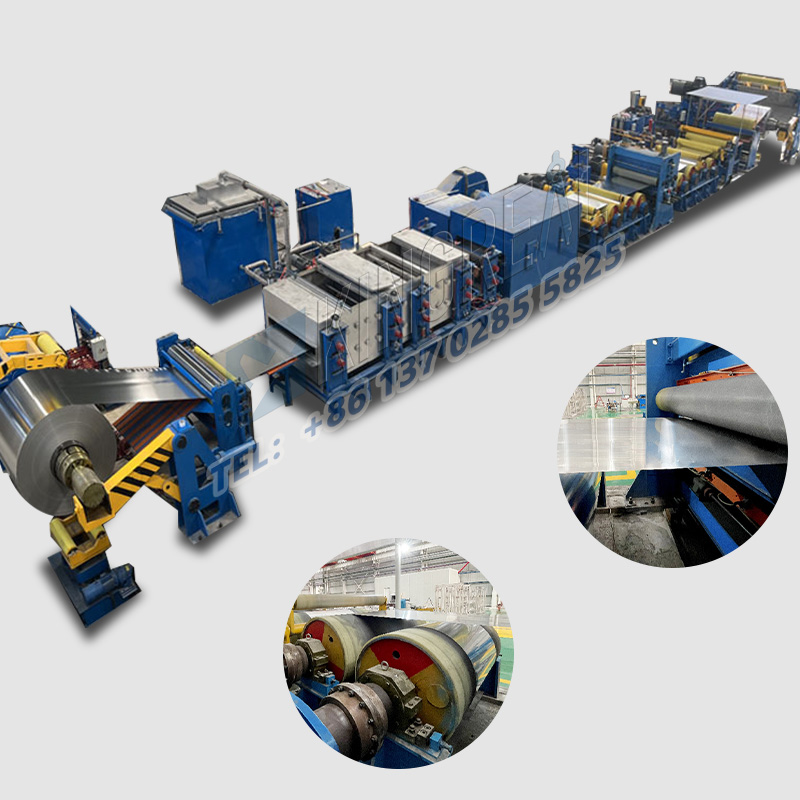

Лінія вирівнювання розтяжки для різання по довжині — це пристрій, спеціально розроблений для випрямлення металевих листів і рулонів (включаючи нержавіючу сталь, сталь, гарячекатану сталь, алюміній і мідь). Лінія вирівнювання Cut To Length Line використовує механічну силу для виправлення дефектів, таких як вигини, скручування та викривлення, що призводить до однорідних, прямих і рівномірно розподілених поверхонь. Машина для вирівнювання носилок може вирівнювати матеріали в одному або двох напрямках і відрізняється простотою експлуатації, високою ефективністю та високою точністю. Під час виробництва та обробки листів або рулонів з алюмінієвого сплаву через різні причини часто виникають нерівності, що вимагає вирівнювання за допомогою розтягнутої лінії вирівнювання, розрізаної по довжині. Машина для вирівнювання розтяжок може покращити площинність і якість поверхні металевого матеріалу, ефективно зменшує швидкість поломки та уникає проблем із якістю, спричинених нерівномірним листовим або рулонним матеріалом.
Загалом, лінії вирівнювання, що розтягуються, є необхідним обладнанням для обробки металу. Вони відіграють вирішальну роль у обробці металу, покращуючи точність і якість металевих матеріалів, покращуючи якість поверхні та механічні властивості готових виробів, зменшуючи ймовірність проблем у виробництві та використанні наступних продуктів, виготовлених із металевих матеріалів, а також покращуючи ефективність виробництва та економічні вигоди. Вони мають широкі перспективи застосування.

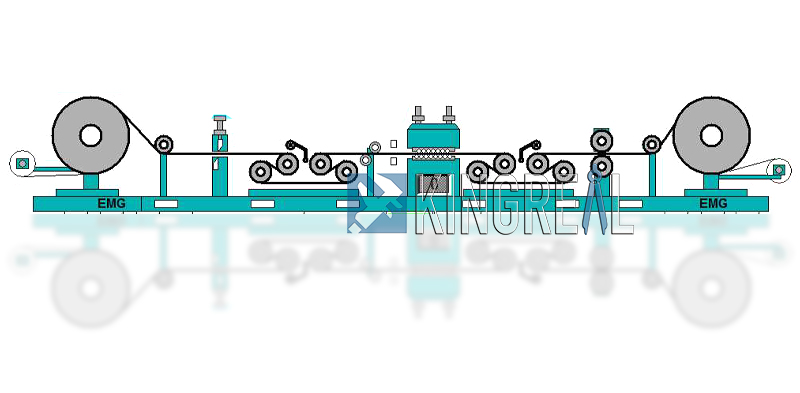

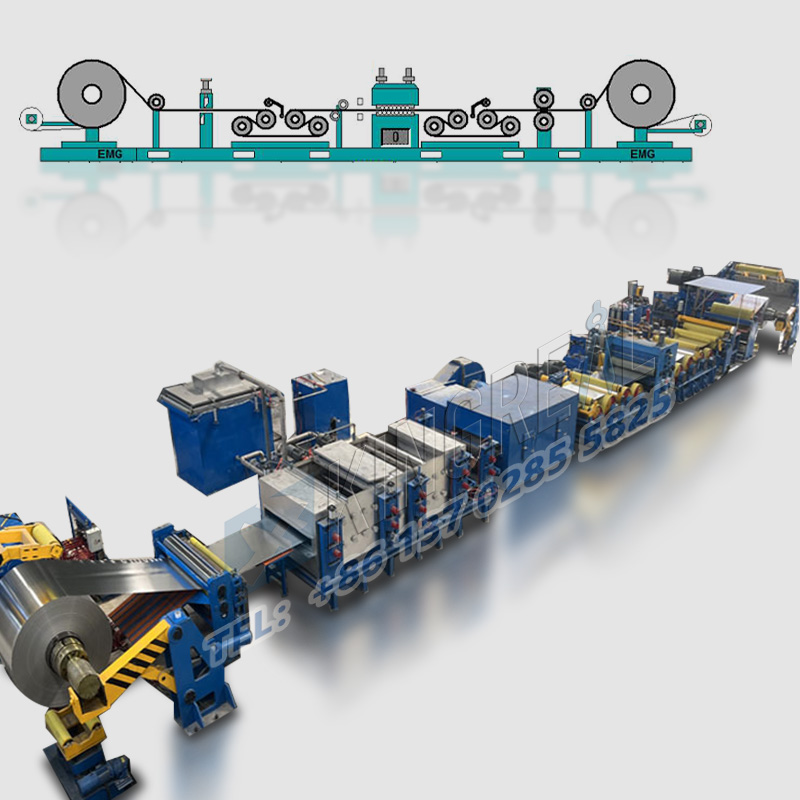

Розмотувач - Притискний пристрій - Ножиці для культури - Прижимні ролики - Вхідний комплект натяжних роликів - Випрямляч - Вихідний комплект натяжних роликів - Вихідні дефлекторні ролики - Змотувач
Пункт
Модель 1
Модель 2
Модель 3
Модель 4
Модель 5
Максимальна товщина вирівнювання (мм)
2
2
3
3
6
Мінімальна товщина вирівнювання (мм)
0.4
0.4
0.7
0.7
1.5
Максимальна ширина вирівнювання (мм)
1000
1250
1250
1500
1600
Міцність матеріалу (МПа)
240
240
235
235
240
Діаметр робочого валка (мм)
48
48
60
60
95
Робоча відстань рулону (мм)
50
50
65
65
100
Максимальна товщина вирівнювання (мм)
21
21
19
19
13
Швидкість машини (м/хв)
6
6
7
7
10
Потужність головного двигуна (кВт)
7.5
7.5
11
15
37

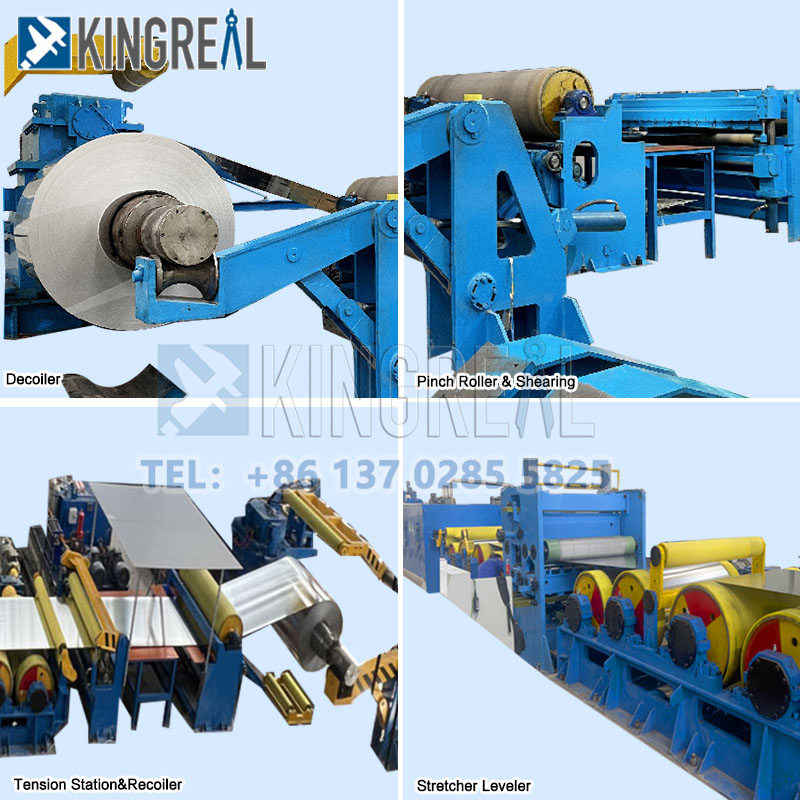

- Розмотувач для розтягування вирівнювання розрізаної лінії: Розмотує котушку для подальшої обробки.
Застосування розтяжних вирівнювальних машинКузовні ножиці використовуються для зрізання кінців металевих листів. Якщо аркуш демонструє значну вигнутість, його можна сегментувати, щоб зменшити зсув по краях і підвищити продуктивність.
Ножиці для зерна в основному складаються з хвостового штовхача, корпусу ножиць, пристрою для зміни ножів і роликового столу, що коливається.
-Випрямляч для машини для вирівнювання носилок: Випрямляч в основному складається з двох наборів натяжних роликів, центрального згинального ролика та вирівнюючого ролика.
Коли металевий рулон або лист проходить через вирівнювач, напруга, прикладена натяжними роликами, і напруга згину, прикладена згинальними роликами, поєднуються.
Ця сукупна напруга змушує смугу зазнавати певного пластичного подовження, яке потім вирівнюється вирівнювальними роликами.
Цей метод рихтування забезпечує високоякісне рихтування та може використовуватися для рихтування різноманітних металевих матеріалів, у тому числі високоміцної стрічки.
- Набір натяжних роликів входу та комплект натяжних роликів виходу для машини для вирівнювання носилок: Напруга, що створюється між цими двома роликами, є напругою в секції випрямлення. Запобігає відхиленню смуги, зберігає пряму форму, знижує опір деформації та роботу металу.
- Змотувач для розтягування вирівнювання розрізаної лінії: Випрямлена металева котушка згорнута в рулон для зручного транспортування та зберігання на великі відстані.
1. Покращення форми смуги
Основною функцією вирівнювальної машини є покращення форми смуги металевої смуги. Розтягуючи та згинаючи стрічку, вона ефективно усуває хвилеподібні дефекти, такі як крайові та центральні хвилі, а також C- та L-подібні вигини. Цей процес значно покращує прямолінійність смуги, що призводить до більшої стабільності та консистенції під час подальшої обробки.
2. Підвищення продуктивності обробки
Крім того, розтягнута вирівнювальна лінія розрізання по довжині може покращити продуктивність обробки стрічки. Шляхом розтягування та згинання, подібно до ефекту обробки шкіри, він може зменшити або усунути плато текучості, що призводить до рівномірної деформації під час наступної деформації.
Ця однорідність покращує продуктивність обробки матеріалу, полегшуючи його обробку та придатність для різноманітних наступних процесів.
1.Удосконалена система керування машиною для вирівнювання носилок
Лінія вирівнювання розтягування, розрізання по довжині, використовує систему ПЛК, що дозволяє регулювати кілька виробничих параметрів на панелі керування, включаючи натяг розмотування, налаштування швидкості, висоти входу та виходу та нахил виходу. Це автоматизоване керування підвищує ефективність виробництва та зменшує людські помилки.
2. Чотири-ролик sдля розтягування вирівнювання розріжте по лінії довжини
Розтягнута вирівнювальна лінія розрізання на необхідну довжину використовує вдосконалену структуру з чотирма роликами, що забезпечує повністю гідравлічну автоматичнурегулювання ld-down і гнучке регулювання форми згинальних валків. Така конструкція забезпечує стабільність і послідовність під час процесу натягування та вирівнювання.
3. Регулювання швидкості змінної частоти змінної частоти для машини для вирівнювання носилок
Основний прокатний стан використовує систему керування швидкістю змінної частоти змінного струму в поєднанні з керуванням Siemens PLC, що забезпечує плавну роботу та ефективне виробництво.
4. Повністю гідравлічна система згвинчування для машини для вирівнювання носилок
Гідравлічна система AFC (автоматичне керування загвинчуванням) керується ПЛК і має замкнутий цикл постійного положення зазору між роликами та замкнутого циклу постійного зусилля кочення. Ця система забезпечує точний контроль під час процесу випрямлення, покращуючи якість продукції.
5. Автоматизація виробничого процесу вирівнювальної машини
Пристрій має функції блокування процесу, виявлення зварювальних швів і сигналізації, що забезпечує автоматизоване керування виробничим процесом. Це істотно підвищує безпеку і надійність обладнання.
6. Попереднє налаштування та моніторинг параметрів машини для вирівнювання носилок
1. Автомобільна промисловість. Лінії для вирівнювання, що розтягуються, використовуються в автомобільній промисловості під час обробки листового металу кузова для вирівнювання та розтягування листового металу відповідно до вимог якості автомобіля.
7. Стійкий структурнийдизайнМаксимальна ширина вирівнювання (мм)
Вся лінія вирівнювання розтягування оснащена панеллю з чавунною рамою та чавунним шасі, що забезпечує стабільну роботу, зменшує вібрацію та подовжує термін служби вирівнювача.
8. Легкоопераціядля розтягування вирівнювання розріжте по лінії довжини
Машина для вирівнювання носилок розроблена для простоти експлуатації, що дозволяє навіть початківцям операторам швидко освоїти машину та забезпечити ефективне виробництво.

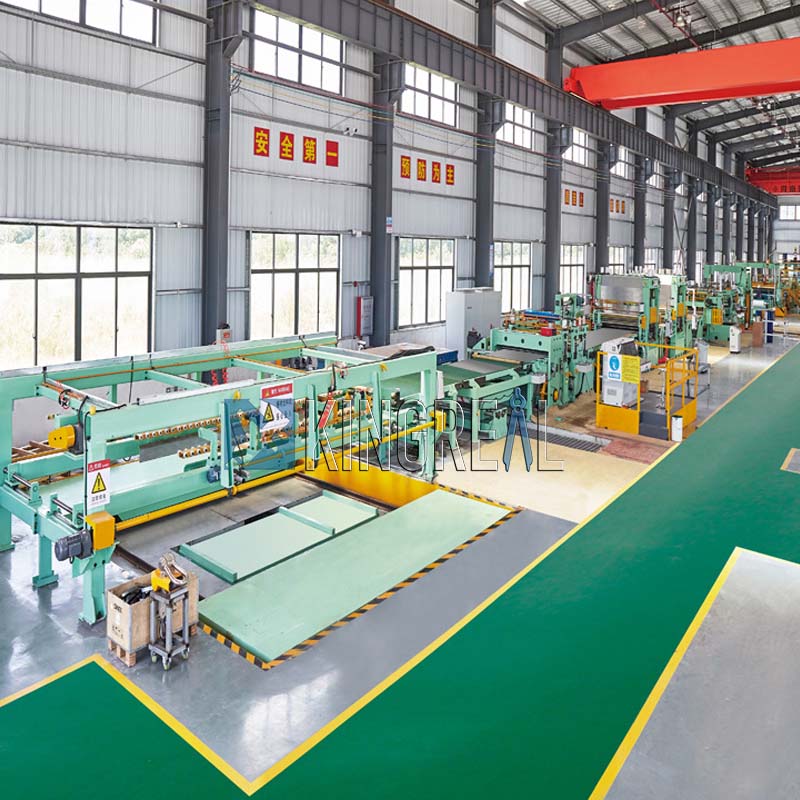

KINGREAL STEEL SLITTER пропонує замовникам як розтягнутий вирівнювальний рядок для різання до потрібної довжини, так і металевий рядок для різання до потрібної довжини, що робить їх ідеальним поєднанням. Машина для вирівнювання розтяжок спочатку згладжує поверхню металевої котушки та зменшує внутрішні напруги, а потім подає її в машину для різання металу на задану довжину для різання на задану довжину. KINGREAL STEEL SLITTER пропонує різноманітні верстати для різання металу на довжину, включаючи виробничу лінію для різання металу на довжину легкого калібру, лінію різання на довжину середнього калібру та лінію різання на довжину великого калібру, залежно від товщини матеріалу, що обробляється.
KINGREAL STEEL SLITTER також пропонує машину для різання на довжину, роторну машину для різання на довжину та фіксовану машину для різання на довжину, що дозволяє клієнтам вибирати на основі ефективності виробництва, масштабу та цільового обсягу виробництва. Інженери KINGREAL STEEL SLITTER нададуть вичерпні рекомендації на основі конкретних потреб клієнтів, щоб забезпечити оптимальну координацію та продуктивність обладнання.
 |
 |
|
Машина для вирівнювання носилок |
Машина для різання металу |
1. Автомобільна промисловість. Лінії для вирівнювання, що розтягуються, використовуються в автомобільній промисловості під час обробки листового металу кузова для вирівнювання та розтягування листового металу відповідно до вимог якості автомобіля.
2. Будівельна промисловість. Машини для вирівнювання розтяжок використовуються в будівельній галузі для випрямлення та розтягування сталевих пластин під час виготовлення сталевих конструкцій для забезпечення стабільності та міцності сталевих конструкцій.
1. Автомобільна промисловість. Лінії для вирівнювання, що розтягуються, використовуються в автомобільній промисловості під час обробки листового металу кузова для вирівнювання та розтягування листового металу відповідно до вимог якості автомобіля.
4. Аерокосмічна промисловість: у цій галузі машини для вирівнювання носилок використовуються для вирівнювання та розтягування панелей обшивки літаків для підвищення їх міцності та загальної якості.
5. Металообробна промисловість: у цій промисловості лінії вирівнювання розтягування використовуються для випрямлення та розтягування різних металевих листів, щоб відповідати вимогам обробки різноманітних заготовок.
