12-16MM HR Cut to Length Line

KINGREAL розробив 12-16MM HR Cut To Length Line спеціально для листового металу товщиною до 12-16MM, що вимагає високого рівня обладнання для розмотування, вирівнювання та різання. Якщо ви зацікавлені, будь ласка, зв'яжіться з нами.

Надіслати запит Завантажити PDF

Опис продукту

Відео про лінію різання товстої пластини:

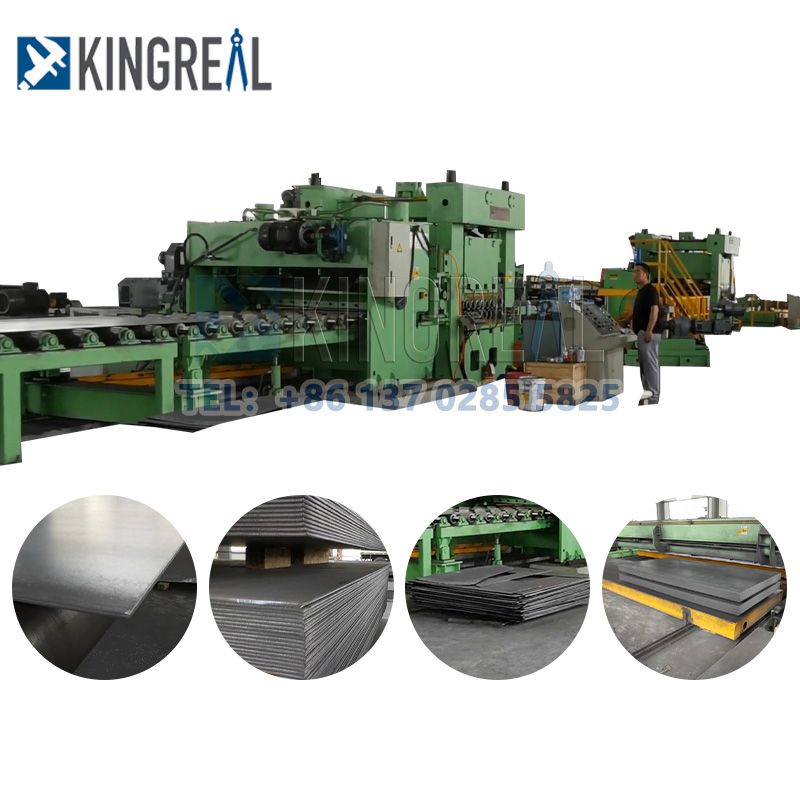

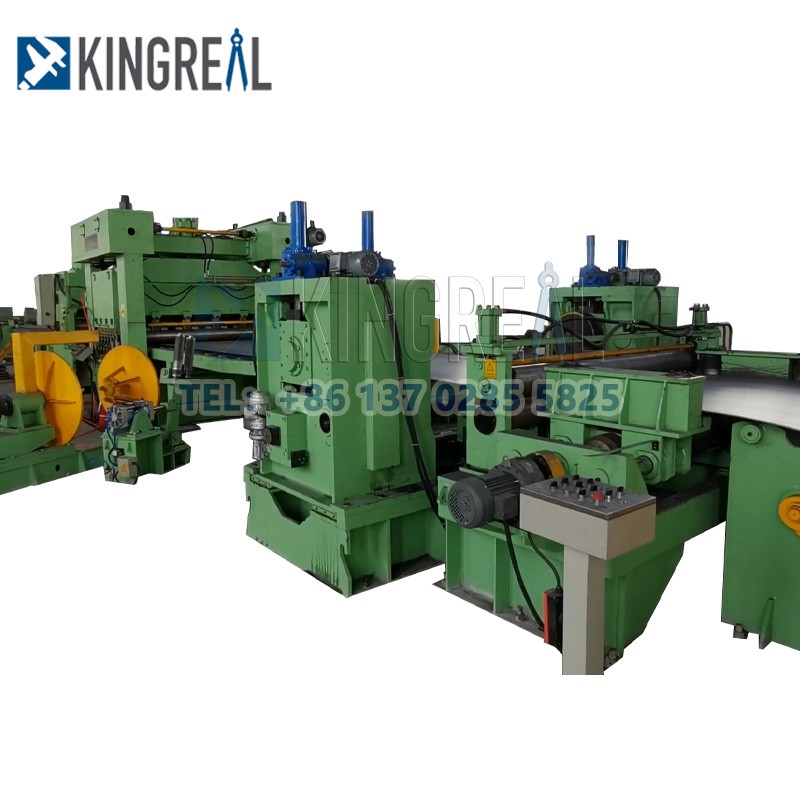

12-16MM HR Cut to Length Лінія Опис:

Лінії для зрізання плит KINGREAL спеціально розроблені для розмотування, вирівнювання, різання та укладання рулонів металу товщиною до 10-16 мм. Застосовні матеріали включають алюміній, оцинковану та гарячекатану сталь.

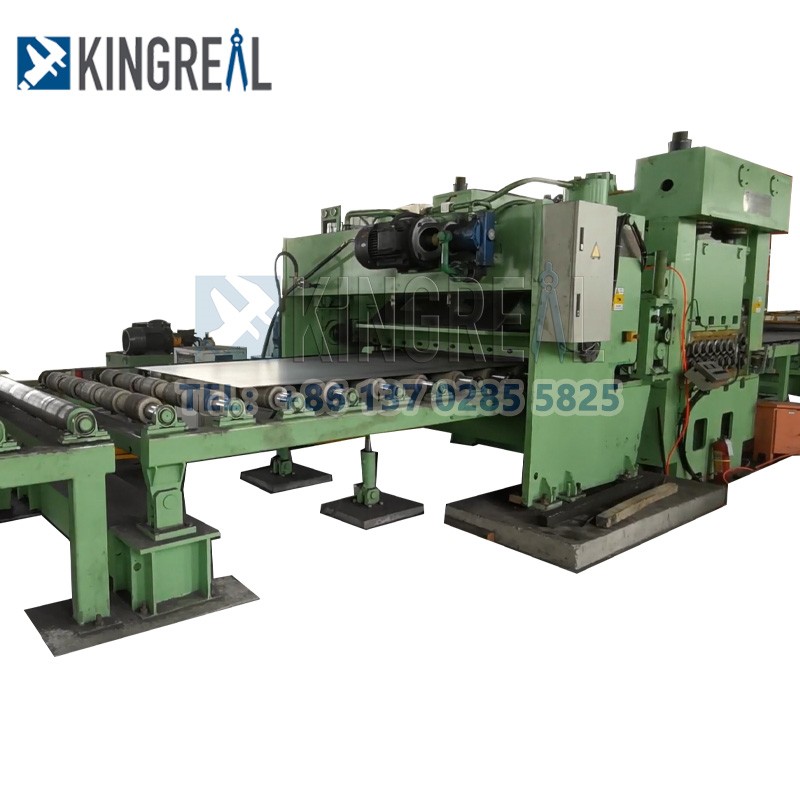

aluminum cut to length line

Для обробки рулонів товстого листового металу лінії розрізання KINGREAL по довжині розроблені та виготовлені зі спеціальними виливками в конструкції компонентів та обладнання, які адаптовані до процесу зрізання рулонів великої товщини. KINGREAL може забезпечити професійний дизайн, високоякісне виробництво та післяпродажне обслуговування, а також має успішні проекти в Саудівській Аравії, Росії та інших країнах. Об'єднані Арабські Емірати.

Робочий процес 12-16 мм HR розрізання лінії Опис:

Візок для завантажувального рулону -- Гідравлічний розмотувач -- Подаючий ролик -- Випрямляч -- Петлевий міст -- Бічний направляючий пристрій -- Машина для випрямлення сервоприводу -- Машина для стрижки мух -- Перехідний стіл -- Автоматичне укладання

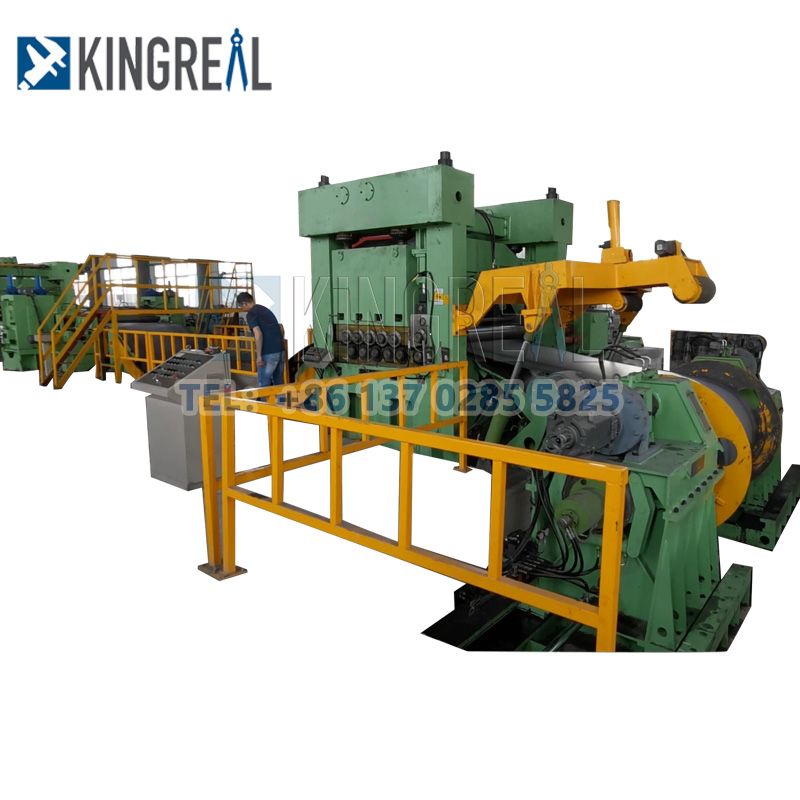

steel coil cut to length line

Довідкова специфікація для лінії розрізання товстої пластини:

Ім'я	Деталь
Сировина	Q235 HR
Товщина листа	5,0～16,0 мм
Ширина листа	900 ~ 2000 мм
Ширина вхідної машини	2000 мм
Зовнішній діаметр котушки	Φ1000~Φ2200 мм
Внутрішній діаметр котушки	Φ550~Φ760 мм
Максимальна вага котушки	30T
Довжина укладання	1000~12000 мм
Швидкість роботи	0~25 м/хв
Загальна потужність	~500 кВт

Деталі основного компонента:

немає	Назва компонента	Деталь
1	Високоточна машина попереднього вирівнювання	Він використовує систему вирівнювання з п’ятьма роликами та систему затиску та подачі з двома роликами. Гідравлічний циліндр приводить в рух верхній ролик, коли він регулюється та натискає для подачі, а електрична сила регулює та натискає для вирівнювання. Двигун приводить в рух верхній і нижній ролики через редуктор і розподільну коробку через універсальний сполучний вал.
2	Машина для розкрою	a. Модель: Гідравлічне гальмо b. Удари за хвилину: 8-12 разів c.Матеріал леза: Cr12Mov d. Потужність двигуна: 55 кВт
3	8. Розмірний пристрій	утримуючи аркуш від втрати форми під час його роботи та контролюючи його надходження в основну вирівнювальну машину. Основа машини, направляючий ролик, обмежувальний ролик, опорне сидіння та пристрій регулювання складають цей вузол. Щоб адаптувати аркуш різної ширини, вертикальні напрямні ролики розташовані по обидва боки від напрямку ширини аркуша. Рама направляючого ролика закріплена на відповідній полозці, яка переміщує полозок на напрямній колонці в напрямку ширини листа через двигун через оплату гайки дроту.
