2023 Новий дизайн верстату для розрізання по довжині

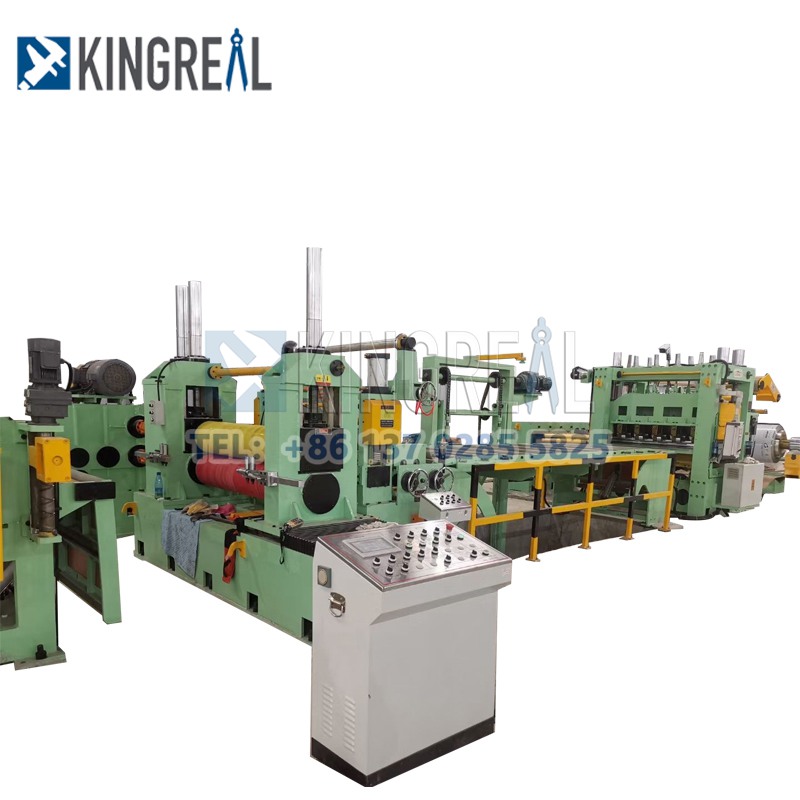

Щоб отримати максимальну вигоду для клієнтів, у 2023 році New Design Cut To Length Line Machine розробила нову лінію розрізу металу на довжину, яка здатна повністю автоматизовано виконувати швидкісне летяче різання та автоматичне укладання.

Надіслати запит

Опис продукту

Відео про нову конструкцію верстату 2023 року:

Що таке машина для розрізання лінії?

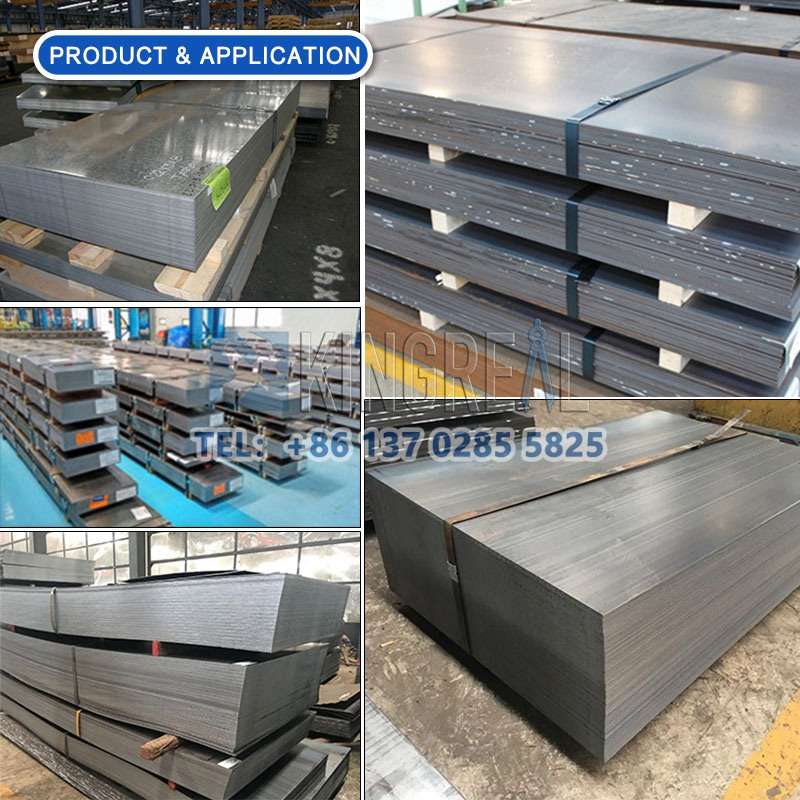

Для використання в подальшій обробці металу машина для розрізання металу KINGREAL призначена для нарізання рулонів металу різної товщини на листи певної ширини.


Щоб забезпечити ефективну роботу виробничої лінії, виробничі лінії розрізання, як правило, включають різноманітні виробничі інструменти. Метали товщиною4-10 ммабо більш товсті часто обробляються за допомогою ліній розрізання металу по довжині.

Який наш новий дизайн?

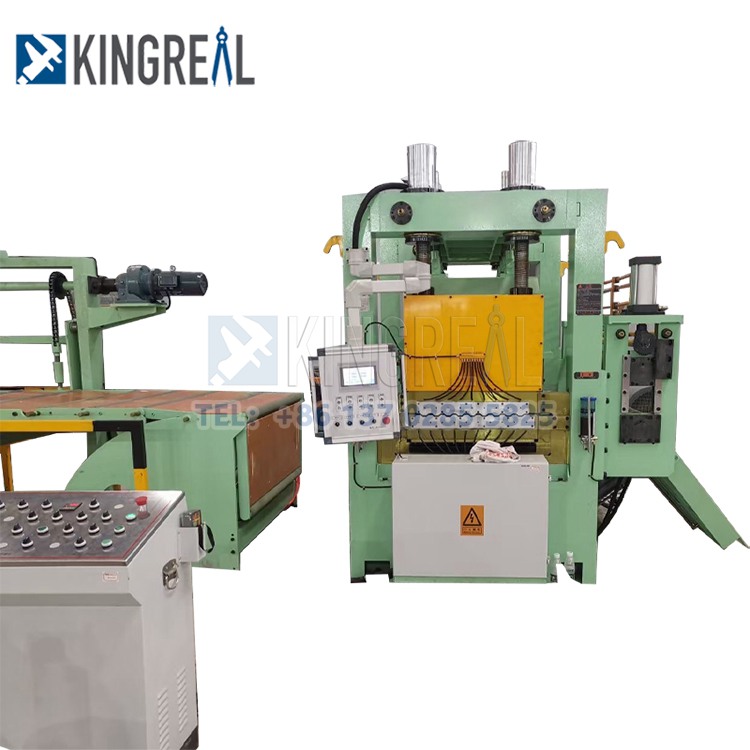

Машина для стрижки мух

Щоб збільшити швидкість виробництва лінії, KINGREAL розробив і оптимізував машину для летючих ножиць, яка здатна різати з безперебійною точністю та збільшити швидкість від20 м/хв до 80 м/хв.



Швидкий зсув має дуже спеціальні вимоги до якості та конструкції деталі, як для забезпечення якості продукту, так і для збільшення швидкості виробництва.

Автоматичний стек

Останню частину лінії CTL за бажанням можна укомплектувати автоматичним укладанням, що забезпечує автоматичне укладання аркушів. Знизити витрати на робочу силу та підвищити ефективність виробництва.



Вся лінія приймає централізоване управління PLC

Дисплей HMI — це електронна система керування Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider та інших провідних брендів.

Робочий процес машини для розрізання лінії:

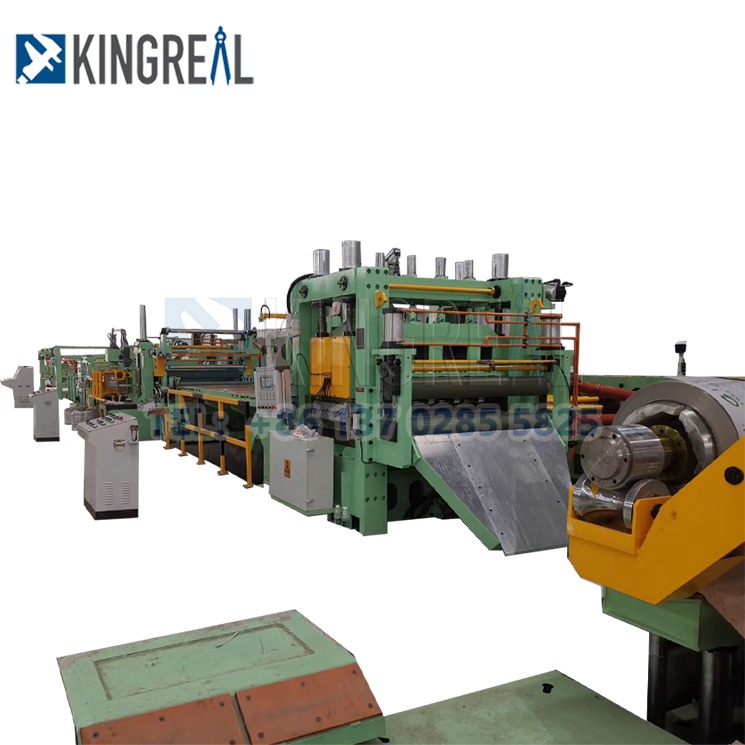

Гідравлічний розмотувач → Притискний подаючий валик → Високоточний випрямляч → Машина для стрижки → Розвантажувальний стіл / Автоматичний штабельний стіл

Основні елементи лінії розрізу по довжині

- Розмотувач із гідравлічною консолью

Максимальна вантажопідйомність гідравлічного кантилевера KINGREAL для розмотування та підтримки котушок становить 15 тонн.

Розмотувач висувний і підходить для внутрішнього діаметру котушки завдяки гідравлічним циліндрам. До нього прикріплена консольна рука.



- Високоточне рихтувальне обладнання

Для високошвидкісної подачі та точного регулювання довжини правильна машина KINGREAL приводиться в рух сервомотором. Для роботи пульта керування використовується програмоване керування.

Система приводу: синхронізована конвеєрна стрічка з подавальними роликами, серводвигун потужністю 15 кВт, прецизійний редукторний привід


- Пневматичний апарат

Компоненти пневматичної системи включають джерело газу (яке постачає покупець), частини обробки джерела газу, саленноїд, відповідні трубопроводи та циліндри тощо.

Для створення саленноїда та інших компонентів використовуються високоякісні матеріали.

Технічні характеристики: Продуктивність джерела повітря: 1 м3/хв, діапазон тиску: 0,4–0,6 МПа.

Технічна специфікація верстату для розкрою

Тип машини

Розріжте по лінії довжини

Матеріал котушки

Металева котушка(інше можна налаштувати

Товщина рулону

0,5-10 мм

Ширина котушки

600-2000мм

Внутрішній діаметр котушки

500/610 мм

Зовнішній діаметр котушки

≤2000 мм

Швидкість різання

10-70м/хв

Точність обрізання

±1,5 мм

Вирізати до діапазону довжини

500~4000 мм

Рівність аркуша

≤±1,5 мм/м²

Ефективне використання лінії різання металу

- Котушка повинна бути розташована правильно, щоб підтримувати баланс ваги. Перш ніж його можна буде скинути, візок котушки має зафіксувати та затягнути котушку в розмотувач.

- Щоб головка котушки не розкрилася, натисніть на неї тяговим роликом, перш ніж відкривати упаковку котушки.

- Оператор не повинен стояти на котушці під час роботи машини.
