Мінімальна ширина 500 мм, максимальна ширина 1500 мм; Мінімальна довжина 600 мм, максимальна довжина 3000 мм

Опис компактного верстату для різання по довжині

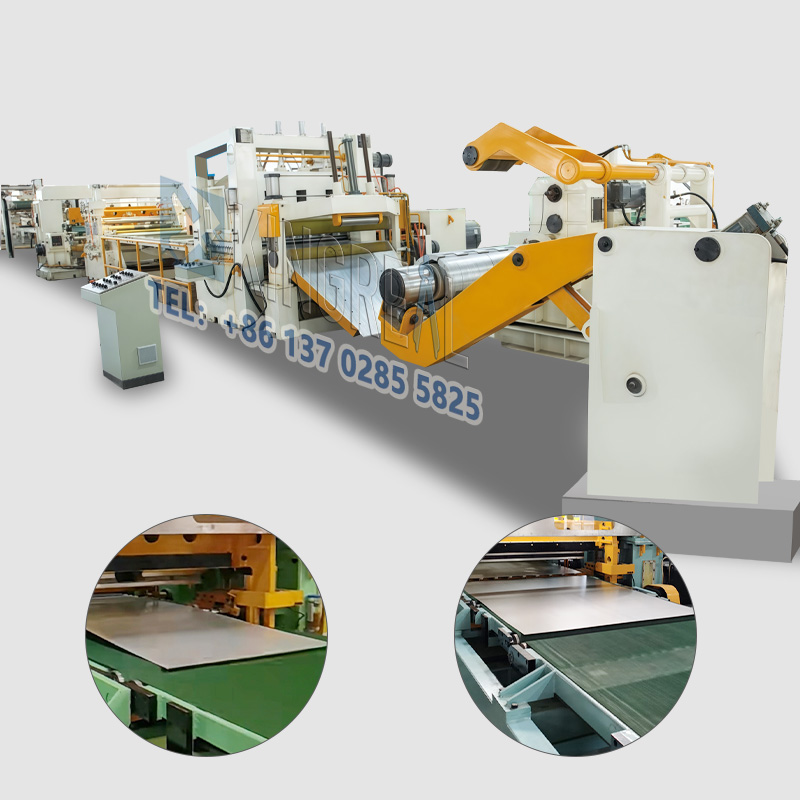

Компактна машина для різання на довжину KINGREAL STEEL SLITTER розроблена для дрібносерійного виробництва та клієнтів із відносно низькими вимогами до ефективності. Він складається з чотирьох основних секцій: розмотування, вирівнювання, зрізання та укладання. Він ефективно й точно обробляє широкий спектр металевих матеріалів, включаючи хромовану сталь, оцинковане залізо та алюмінієві листи, а також холоднокатану сталь. Порівняно зі стандартними лініями для розрізання металу в довжину, компактна конструкція лінії для розрізання в довжину значно зменшує площу, що робить її ідеальним вибором для невеликих майстерень і виробничих ліній. Компактна машина для різання на довжину може похвалитися максимальною швидкістю виробництва 20 м/хв, і її швидкість можна регулювати відповідно до конкретних виробничих потреб, забезпечуючи гнучкість машини для адаптації до різноманітних сценаріїв виробництва. Ці компактні лінії різання на потрібну довжину пропонують виняткову продуктивність і більшу гнучкість.

Параметри компактного верстату для різання по довжині

Характеристики компактного верстату для різання по довжині

1. Автоматизована лінія компактного різання

Компактна машина для різання на довжину KINGREAL STEEL SLITTER має високий рівень автоматизації, здатна різати до заданої кількості та будь-якої довжини. Операція надзвичайно проста; користувач просто вводить необхідні параметри через панель керування ПЛК, і система автоматично завершує весь виробничий процес. Крім того, сигнал зворотного зв’язку кодера відображає довжину продукту в режимі реального часу, гарантуючи, що кожен розрізаний лист металу відповідає специфікаціям.

Панель керування ПЛК також допомагає розрахувати загальну довжину готової котушки, полегшуючи керування виробництвом і реєстрацію даних. Ця високоавтоматизована конструкція значно зменшує потребу в ручному втручанні, покращуючи послідовність і ефективність виробництва.

2. Ефективна лінія компактного різання

Компактна машина для різання на довжину KINGREAL STEEL SLITTER розроблена з урахуванням ефективності. Оснащений високопродуктивною гідравлічною системою та системами охолодження, він гарантує, що компактна лінія розрізання на потрібну довжину може зберігати стабільність протягом 20–22 годин безперервної роботи. Це робить його ідеальним для сталеливарних заводів, які вимагають високої продуктивності та високої швидкості виробництва.

Ролики з легованої сталі, які використовуються в компактній лінії розрізання на довжину, оброблені на точних верстатах з ЧПК і покриті твердим хромом для підвищення зносостійкості та довговічності. Виготовлені зі сталі SKD11 і термічно оброблені до твердості 55-60 HRC, ножиці гарантують лезо бритви під час операції різання. Це гарантує високу точність різання листового металу, правильні кути та мінімальну кількість задирок на додаток до швидких операцій зрізання для компактного верстата для різання на потрібну довжину.

Індивідуально розроблена лінія Compact Cut to Length

Щоб краще задовольнити індивідуальні потреби клієнтів KINGREAL STEEL SLITTER, KINGREAL STEEL SLITTER пропонує індивідуальні виробничі рішення для компактних машин для різання на довжину. Протягом усього процесу проектування KINGREAL STEEL SLITTER налаштує кожен компонент машини відповідно до конкретних виробничих вимог замовника:

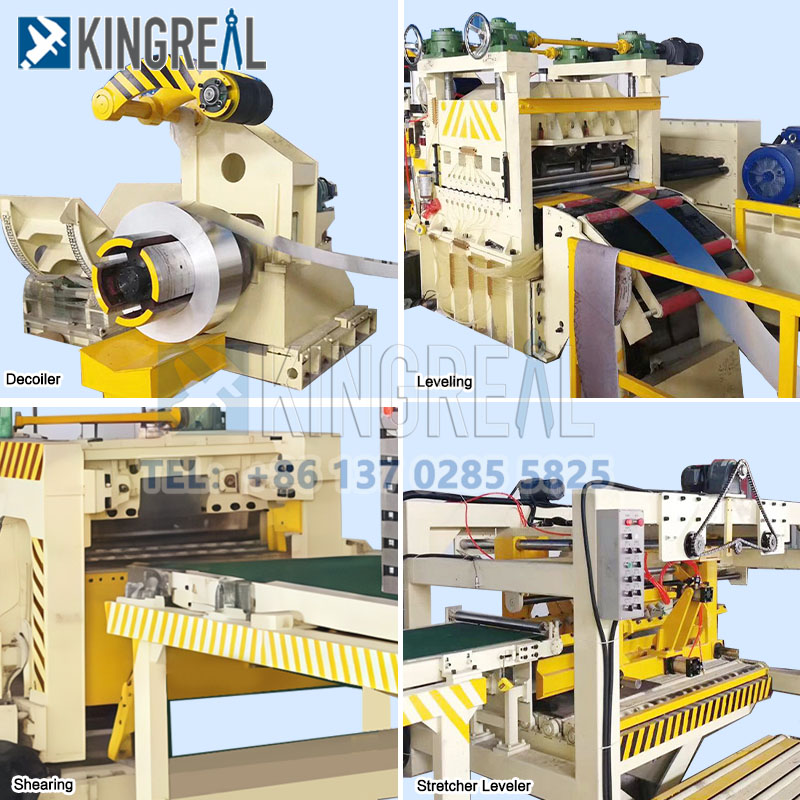

(1) Розмотувач для компактної стрижки

Першим етапом компактної машини для різання на довжину є розмотувач, ефективність якого та якість виконання наступних процедур залежать від його продуктивності. Розроблені для задоволення певних потреб клієнтів, розмотувачі KINGREAL STEEL SLITTER можуть підлаштовуватися під різну товщину котушки, вагу, внутрішній і зовнішній діаметри, а також інші характеристики. Клієнти можуть навіть вибрати варіанти розмотувача з однією або подвійною рукояткою, таким чином вибираючи відповідне розташування розмотувача залежно від своїх виробничих вимог.

Однорукові розмотувачі мають простішу конструкцію, що ідеально підходить для невеликих майстерень. З іншого боку, розмотувачі з подвійною рукояткою краще справляються з важчими або великими котушками, забезпечуючи більшу стабільність і ефективність виробництва. Завдяки цій адаптивній конструкції споживачі можуть максимізувати використання простору, мінімізувати площу лінії компактного розрізу та гарантувати безпечне та безперебійне розмотування під час виробництва.

(2) Вирівнювальна машина для компактної лінії розрізання

Верстат для вирівнювання — це критично важлива частина компактного верстата для досягнення ідеальної площинності металевих матеріалів. Виходячи з бажаної рівності поверхні листа, клієнти можуть вибрати кількість роликів і ступінь вирівнювання за допомогою конструкції KINGREAL STEEL SLITTER. Збільшення кількості роликів покращує результати вирівнювання; отже, допуск на вирівнювання можна змінити відповідно до відповідності.

Для таких складних завдань, як, наприклад, автомобільна промисловість, вирівнювальну машину можна встановити з більшою кількістю роликів, щоб гарантувати рівність поверхні відповідно до промислових вимог. Клієнти можуть вибрати менше роликів для застосувань, які вимагають меншої площинності, таким чином зменшуючи витрати на лінію компактного різання до необхідної довжини. Крім того, конструкція машини для вирівнювання дозволяє користувачам оптимізувати роботу для різної товщини рулонів, забезпечуючи ідеальні результати вирівнювання для матеріалів із різними матеріалами та товщиною.

(3) Станція різання для компактної лінії різання до необхідної довжини

Станція різання є основним компонентом компактної машини для різання на певну довжину і безпосередньо пов’язана з якістю різання продукту. KINGREAL STEEL SLITTER пропонує клієнтам різноманітні методи різання, включаючи летючі ножиці, поворотні ножиці, обертові ножиці та фіксовані ножиці, щоб задовольнити потреби різання різних форм і розмірів. Клієнти можуть налаштувати метод різання для досягнення оптимальної ефективності виробництва відповідно до своїх конкретних виробничих завдань.

-Литові ножиці: ідеальні для швидкого різання, зберігають високу точність різання на високих швидкостях виробництва, що робить його придатним для виробництва великих обсягів.

- Поворотні ножиці: вони придатні для різання складних форм і можуть гнучко задовольняти різноманітні вимоги до різання, особливо при створенні різноманітних форм, таких як прямокутники, трапеції та паралелограми.

- Ротаційні ножиці: для різання використовуються обертові леза, що робить їх придатними для застосувань, які вимагають високих кутів різання.

- Фіксована стрижка: вона має меншу швидкість різання та потребує простою машини для обробки.

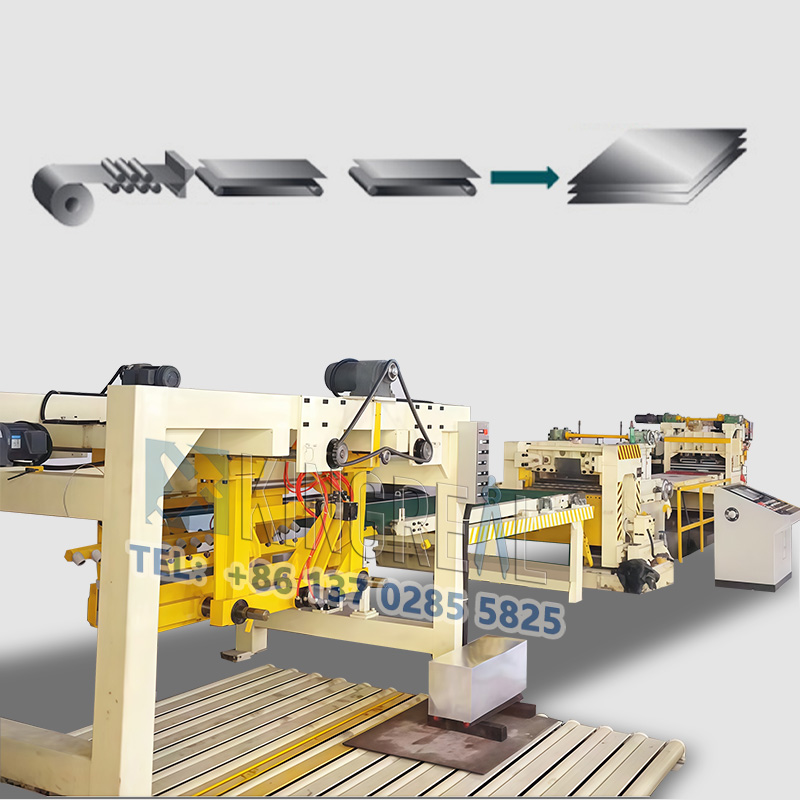

(4) Накопичувальний пристрій для компактної лінії розрізання

Штабелери відіграють важливу роль у сортуванні та укладанні в компактних машинах для різання на довжину. Штабелери KINGREAL STEEL SLITTER також можна налаштувати відповідно до виробничих потреб клієнтів. Клієнти можуть вибрати необхідну кількість штабелеукладачів і швидкість їхнього виведення відповідно до потреб виробництва в різних масштабах і темпах.

Наприклад, у великомасштабному виробництві клієнтам може знадобитися кілька штабелерів, щоб підвищити ефективність штабелювання, забезпечити швидке сортування нарізаних металевих листів і мінімізувати час простою. З іншого боку, дрібносерійне виробництво може вибрати один штабелеукладач, зменшуючи інвестиції та експлуатаційні витрати на компактну різальну лінію. Крім того, конструкція штабелера також враховує зручність експлуатації, дозволяючи працівникам легко обробляти та впорядковувати готову продукцію та підвищувати ефективність роботи.
