Лінія CR Coil Cut to Length - СЛІТТЕР KINGREAL

Лінія CR Coil Cut To Length - KINGREAL SLITTER призначена для точного різання холоднокатаних матеріалів звичайної товщини від 0,3 до 3 мм. Більш ніж 20-річний досвід виробництва може забезпечити різноманітні виробничі рішення, ласкаво просимо до нас!

Надіслати запит Завантажити PDF

Опис продукту

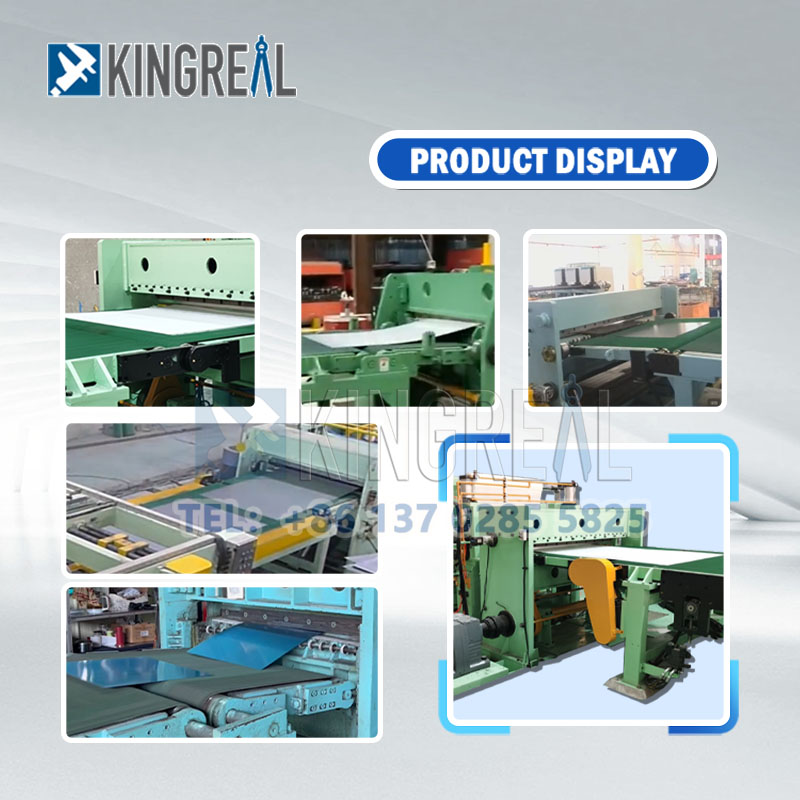

Відео відображення лінії CR Coil Cut to Length - KINGREAL SLITTER:

Опис виробничої лінії:

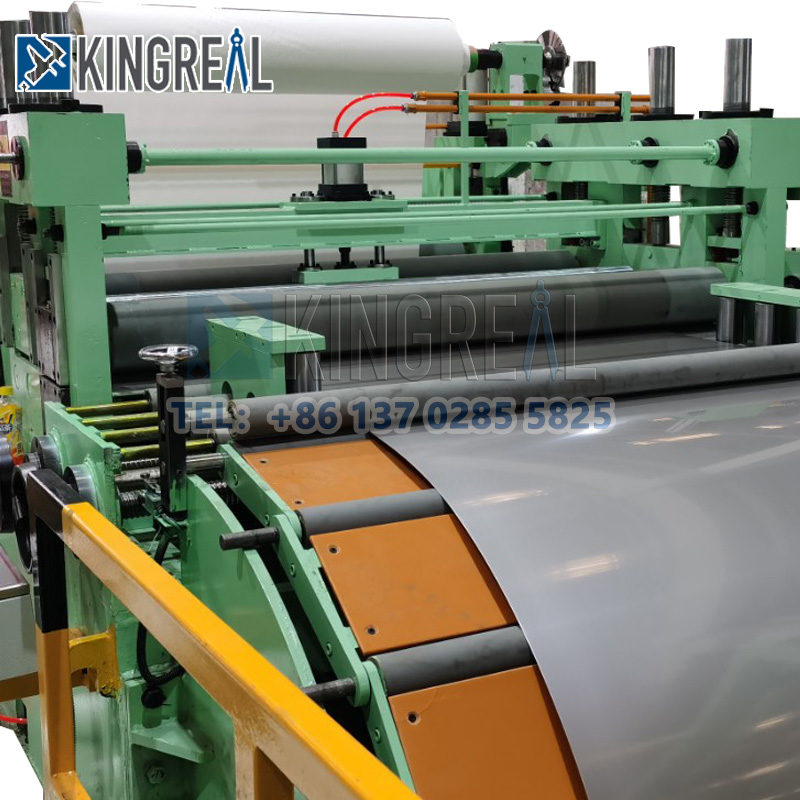

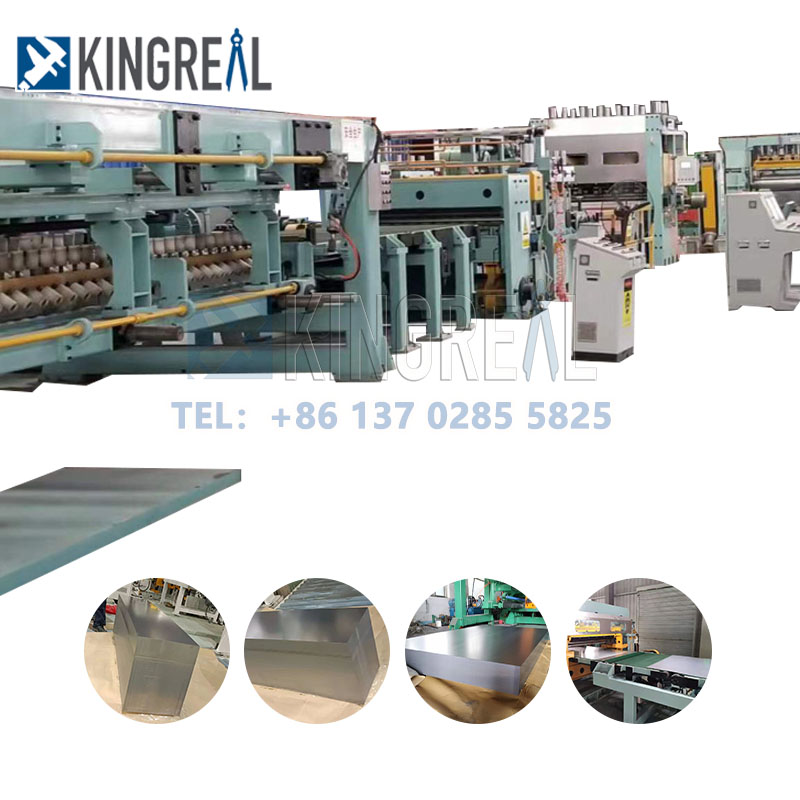

Лінія розрізання рулонів KINGREAL SLITTER CR — це лінія, спеціально розроблена для обробки рулонів металу з оригінального рулону за допомогою ряду процесів, таких як розмотування, вирівнювання, розрізання на довжину, обрізання та укладання для отримання листа заданої довжини. метал. Він відповідає різним виробничим вимогам наших клієнтів:

-Сировина:

Гарячекатана сталь, холоднокатана сталь, оцинкована сталь, кольорова сталь, високоміцна сталь, нержавіюча сталь, алюміній, мідь і сплави;

-Діапазон товщини:

Світлове обладнання: 0,3-3 мм.

Середнє обладнання: 3-6 мм

Важке обладнання: 6-20 мм

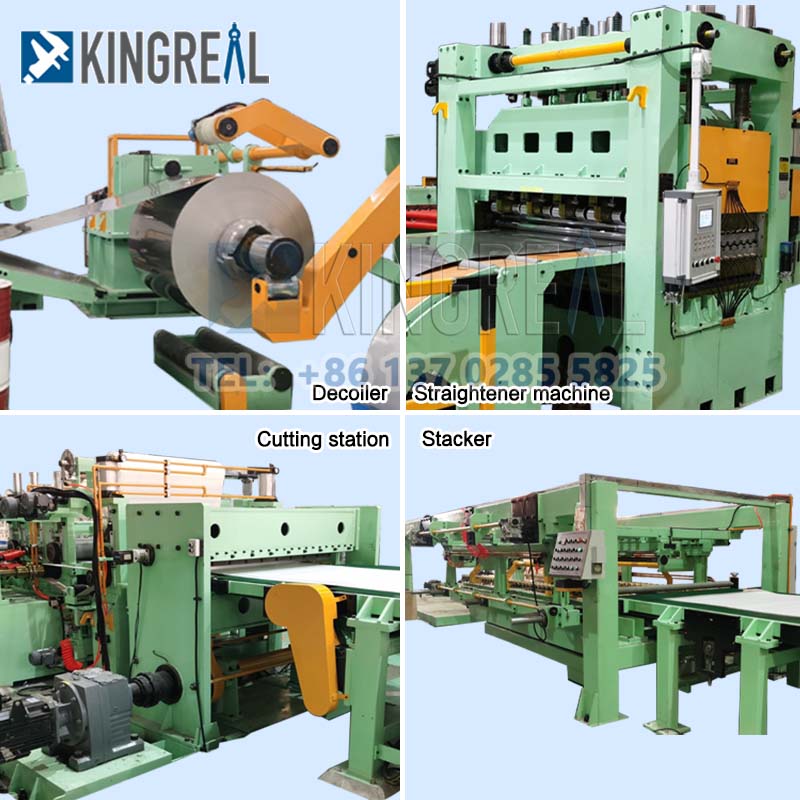

Робочий процес:

metal cut to length machine

Завантажувальний візок -- Гідравлічний розмотувач -- Гідравлічне пресування та напрямні -- Високоточний випрямляч -- Машина для розрізання по довжині -- Автоматичний штабелер -- Електрична система керування -- Гідравлічна система

Параметри конфігурації:

KINGREAL SLITTER, як постачальник холоднокатаних ліній розрізання по довжині з більш ніж 20-річним досвідом виробництва, прагне надавати клієнтам різноманітні дизайнерські рішення для задоволення їхніх різноманітних виробничих потреб.

Лінія розрізання по довжині здатна поєднувати різні компоненти відповідно до вимог замовника для обробки та виробництва металевих рулонів, і кожна лінія має враховувати сировину, товщину та потреби обробки рулонів, щоб відповідати компонентам. Найпоширеніша додаткова частина:

- Випрямляюча машина

Точне нівелювання; грубе вирівнювання; подвійні вирівнювачі

- Обрізний пристрій

- Автоматичне укладання

Технічні характеристики:

Сировина	GI, CR, CS
Товщина листа	0,3-4,0 мм
Ширина листа	500-2000мм
Зовнішній діаметр котушки	≤φ2200 мм
Внутрішній діаметр котушки	508 мм; 610 мм
Швидкість різання	0-60 м/хв (регульована)
Швидкість потоку	0-15 м/хв
потужність	380 В/50 Гц/3 фази
Загальна потужність	~200 кВт

Деталі основних компонентів:

Розмотувач

За допомогою цього пристрою несучу сталеву котушку можна затиснути та відкрити для досягнення функції розмотування натягу. Корпус рами, барабан, система передачі, система пресового матеріалу, система натягу, система змащення та гідравлічна система є його складовими частинами.

Механізм приводу: механізм зчеплення реалізує поділ потужності під час нормального розмотування та пасивного вивантаження матеріалу. Шпиндель розмотувача штовхається двигуном до обертання, реалізуючи розгортання сталевої котушки та подачу головки.

Система піднімання та стискання: клиноподібний повзун і ковзаюче сидіння на шпинделі створюють переміщення за допомогою натягу, що забезпечується циліндром піднімання та стискання, таким чином реалізуючи підйом.

Високоточна вирівнювальна машина

Будова і призначення: Вирівнювання нерівних сталевих пластин є цільовим призначенням. Вирівнювальна машина використовує шестишарову роликову конструкцію. Щоб отримати найкращий ефект вирівнювання, кожен вирівнювальний ролик обробляється за допомогою точного точіння, загартування, хромування та шліфування. За допомогою універсальної муфти розподільний редуктор незалежно приводить в рух вирівнювальні ролики, дозволяючи одній машині обертатися як вперед, так і назад.

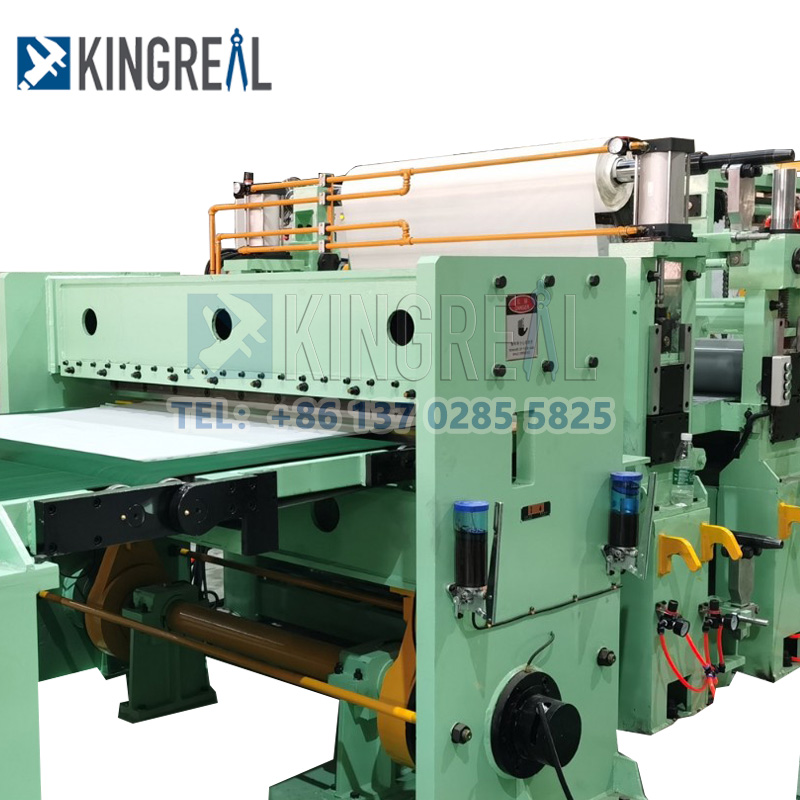

Машина для різання по довжині

1. Маса агрегатного обладнання: понад 600 тонн, складна конструкція, складність виготовлення, висока точність збірки, високий рівень автоматизації управління.

2. Паралельність ножів: гарантована паралельність 0,1 мм на верхніх і нижніх ножах довжиною максимум 5,2 м.

3. Зазор леза зсуву: мінімальний зазор леза зсуву 0,45 міліметра для забезпечення безпечного та стабільного зрізу.

4. Час і точність різання: за 3,6 секунди чистого часу зсуву для сталевої пластини товщиною 50 мм і шириною 5 метрів для високої точності та високої якості зсуву

До технічних переваг обладнання можна віднести:

Надзвичайно жорстка рама з низькою деформацією забезпечує стабільне зрізання та значно покращує якість зсуву.

Технологія надбалансованого коливального роликового конвеєра з незалежним приводом зменшує деформацію сталевого листа при вигині та покращує якість зсуву. Тонка структура масляної мастила, захист ущільнення масляного палацу та застосування самозмащувального матеріалу для спрощення конструкції та збільшення терміну служби деталей, що зношуються.
