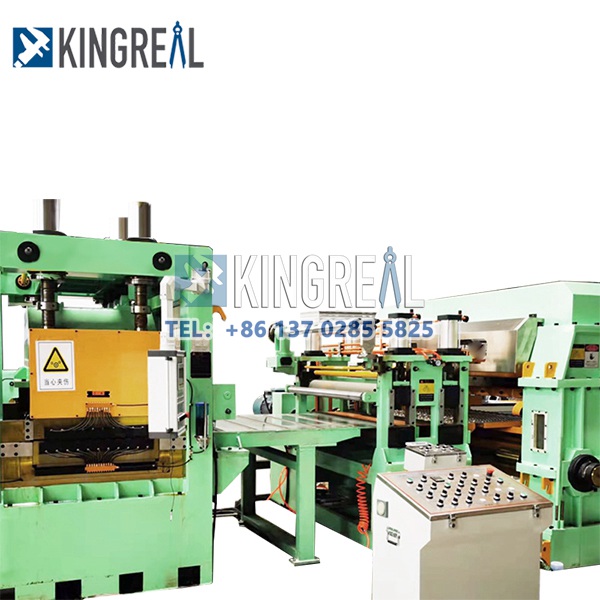

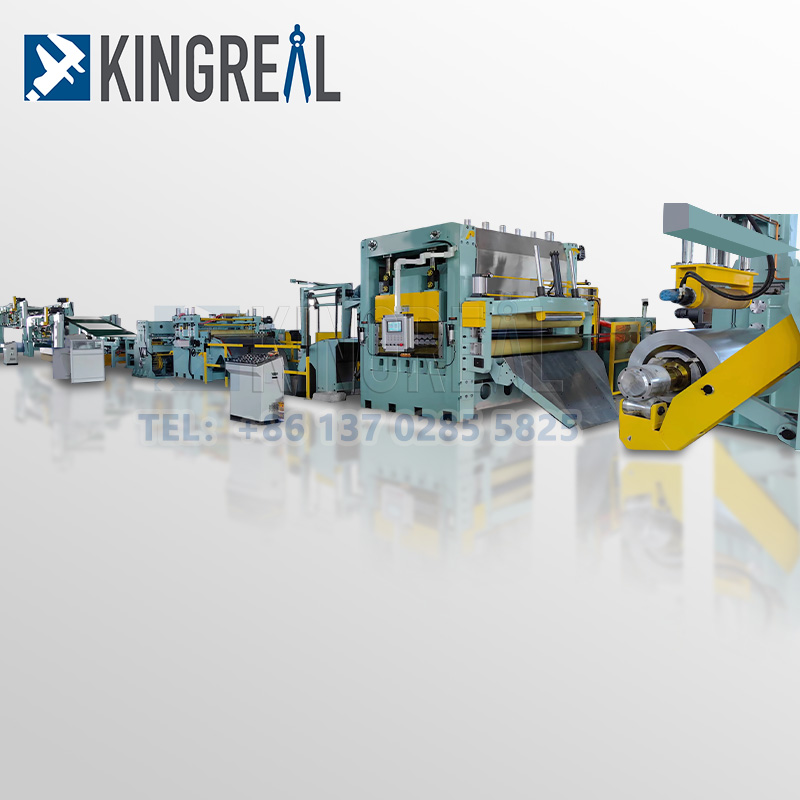

Лінія різання металу на довжину використовується для різання листового металу з рулону на лист, випрямлення листів і після операції різання на довжину для укладання листа на лінію різання металу на довжину. Стандартна лінія розрізання металу на довжину складається з розмотувача, вирівнювальної машини, блоку подачі, блоку різання та блоку штабелювання.
Відео про машину для різання металу
Опис верстату для різання металу

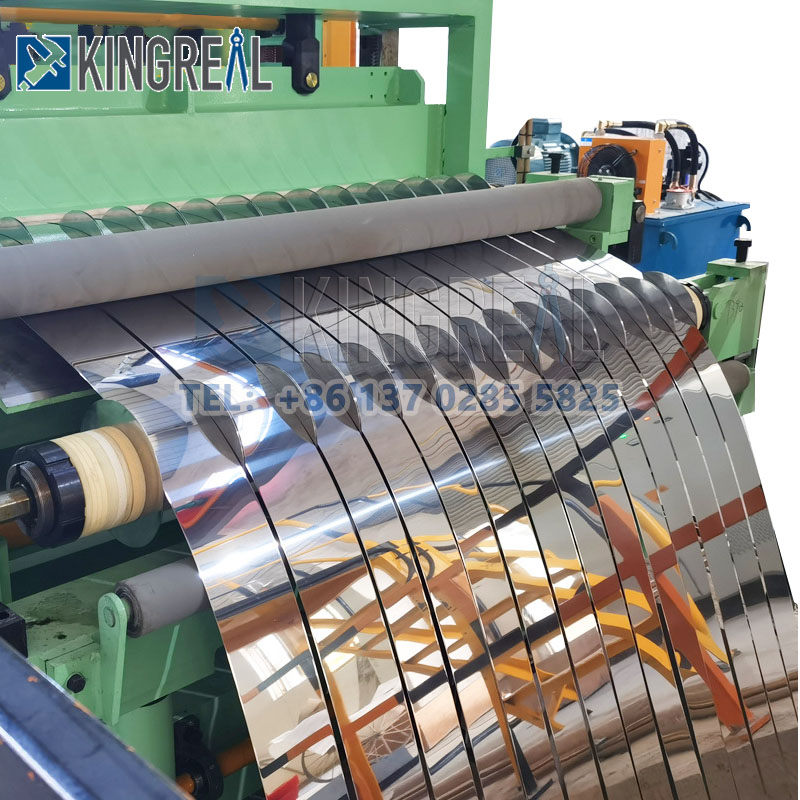

KINGREAL STEEL SLITTER металобрізати машинуконструкція для нарізки рулонів металу різної товщини на листи заданої ширини для подальшої обробки металу.
Лінія розрізання металу на довжину зазвичай включає кілька виробничих пристроїв для забезпечення ефективної роботи виробничої лінії. Лінії для різання металу по довжині зазвичай використовуються для обробки металевих матеріалів товщиною 0,3-12 мм або більше, з максимальною товщиною 25 мм. Якщо вам потрібна обробка рулонів певної товщини, будь ласка, зв’яжіться з KINGREAL STEEL SLITTER. Інженери KINGREAL STEEL SLITTER нададуть індивідуальне рішення машини для різання металу на довжину після ретельної консультації.
Як правило, лінія розрізання металу на довжину складається з точних компонентів, таких як розмотувач, випрямляч, пристрій подачі, пристрій для стрижки та пристрій для укладання. Крім того, система ПЛК машини для різання металу на довжину відображає таку інформацію, як довжина, кількість розрізів і швидкість. Коли досягається встановлена клієнтом кількість розрізів, лінія розрізання металу на необхідну довжину автоматично зупиняється, демонструючи свою виняткову інтелектуальність.
На додаток до ліній розрізання металу на довжину, KINGREAL STEEL SLITTER також розробляє різноманітні лінії розрізання металу на довжину для різних матеріалів і різних виробничих характеристик і потреб, таких як
1. Лінія для розрізання нержавіючої сталі
2. Лінійка сталевого розрізу
3. Виріжте до лінії Llngth з обрізанням
4. Лінія різання металу по довжині з автоматичним укладанням
5. Комбінування ліній різання та різання металу
Робочий процес машини для різання металу на довжину

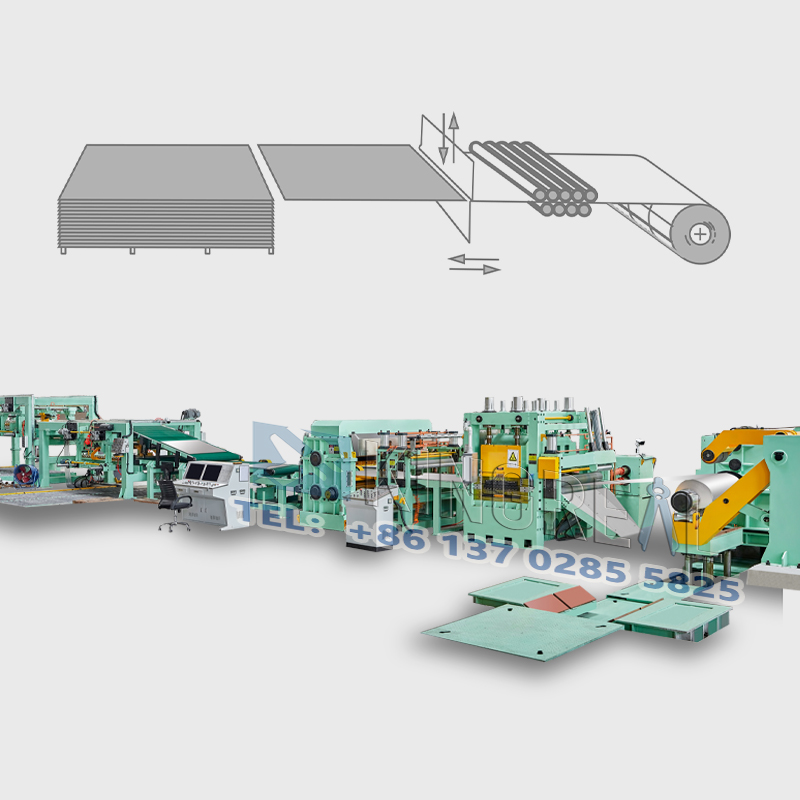

Візок для бобіни → Розмотувач → Подача валиком для подачі → Високоточний пристрій для вирівнювання → Різання фіксованої довжини → Розвантажувальний стіл / Автоматичний штабельний стіл

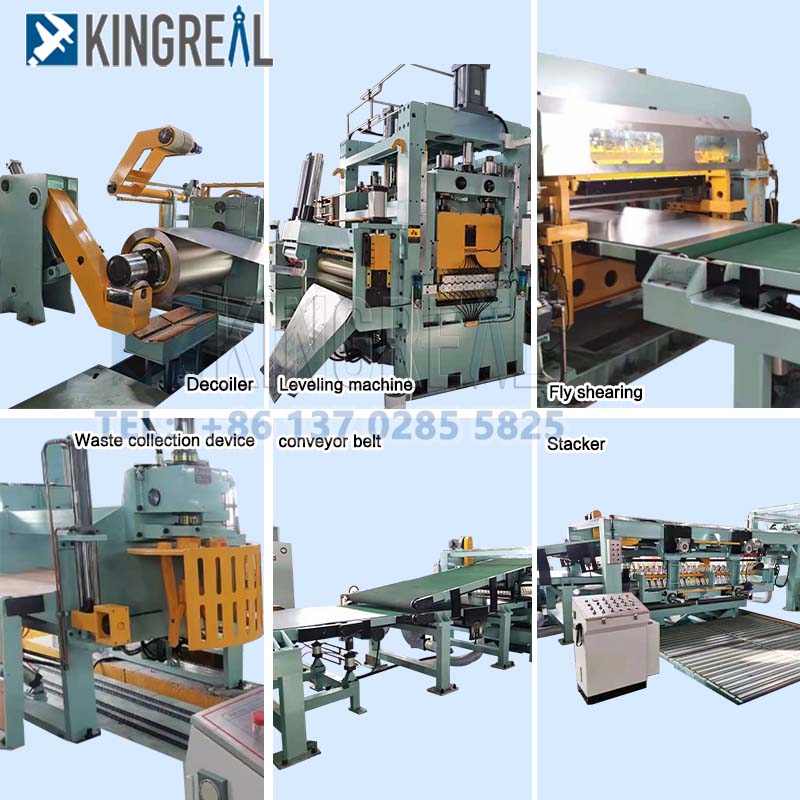

Основні компоненти деталі металевого розрізу по довжині лінії

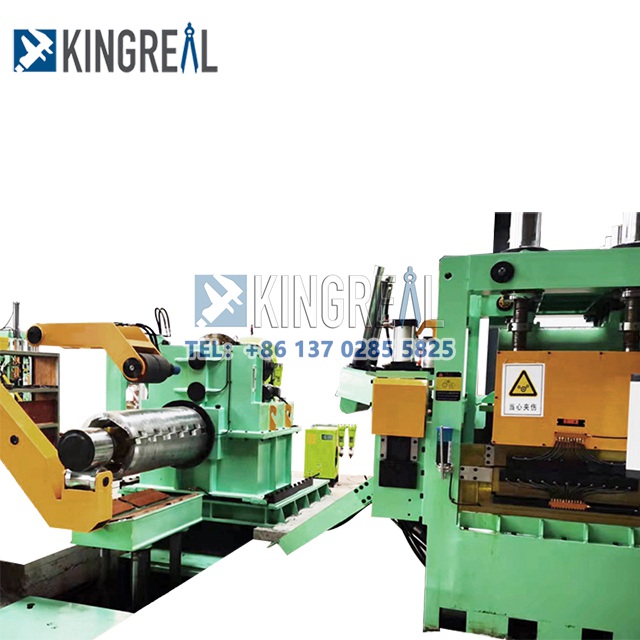

Гідравлічний кантилевер KINGREAL STEEL SLITTER є конструкцією, що підтримує котушку та виконує розмотування, максимальна вантажопідйомність якого становить 15 тонн.
Гідравлічні циліндри використовуються, щоб зробити розмотувач висувним і відповідним внутрішньому діаметру котушки. Він оснащений консольним кронштейном.
Рівнювальна машина KINGREAL STEEL SLITTER керується серводвигуном для високошвидкісної подачі та точного регулювання довжини. Управління здійснюється на пульті управління з програмованим керуванням.
Спосіб приводу: серводвигун потужністю 15 кВт, прецизійний редукторний привід, синхронізована конвеєрна стрічка з подавальними роликами

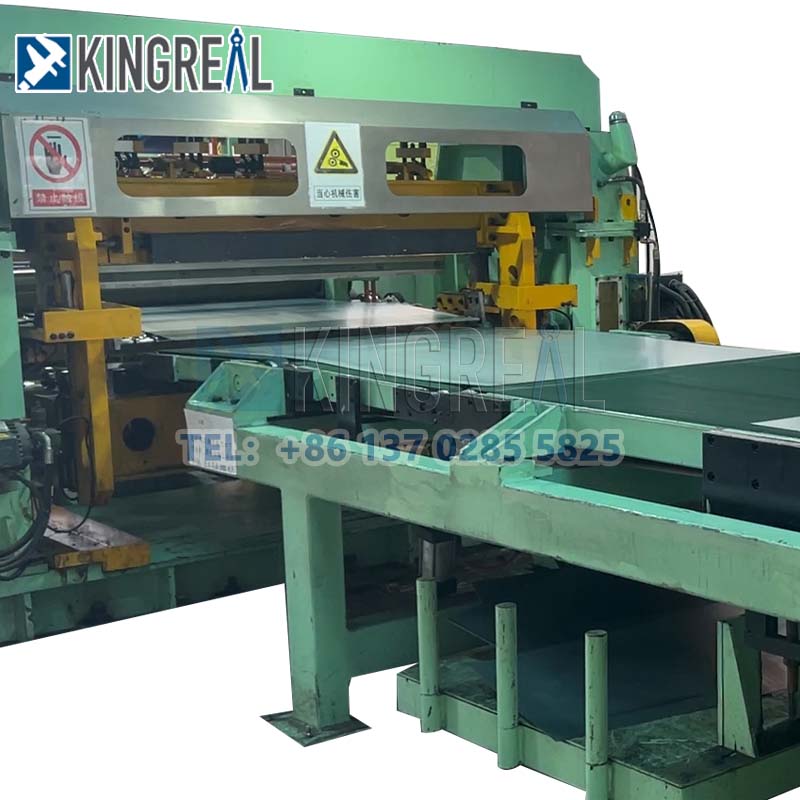

Режим різання, включаючи гідравлічні ножиці вгору та вниз, з автоматичними ножицями з прямим сигналом подавача. Використання різальних матеріалів для конструкцій регулювання зазору, термообробка може безпечно зрізати сталеву пластину товщиною 2 мм.
Пневматична система складається з джерела газу (надається замовником), компонентів обробки джерела газу, саленноїда, відповідних трубопроводів і циліндрів тощо.
4. Лінія різання металу по довжині з автоматичним укладанням
Технічні параметри: Тиск джерела повітря: 0,4-0,6 МПа. продуктивність: 1м³/хв.
Перелік обладнання верстата для різання металу
Гідравлічна котушка автомобіля
- Гідравлічний розмотувач
- Гідравлічна вхідна направляюча
- Чотири / шість машин високого вирівнювання
нас
- Бічний направляючий шків
- Машина для правки сервоприводу з ЧПУ
- Вимірювальна система
- Гідравлічна система
- Конвеєрний стіл
- Пневматичний розвантажувальний пристрій
- Гідравлічний підйомний стіл
- Розкладання автомобіля
- Гідравлічна система
- Пневматична система
- Контроль електричної системи PLC
Специфікація верстату для розрізання металу
|
Тип машини |
Метал розрізати по лінії |
|
- Гідравлічна вхідна направляюча |
Металева котушка（інше можна налаштувати |
|
Товщина рулону |
0,5-10 мм |
|
Ширина котушки |
600-2000мм |
|
Внутрішній діаметр котушки |
500/610 мм |
|
Зовнішній діаметр котушки |
≤2000 мм |
|
Швидкість різання |
10-70м/хв |
|
Точність обрізання |
0,5-10 мм |
|
Вирізати до діапазону довжини |
500~4000 мм |
|
Рівність аркуша |
≤±1,5 мм/м² |
Щоб надати лінії розрізання металу на довжину, які повністю задовольняють виробничі потреби клієнтів KINGREAL STEEL SLITTER, KINGREAL STEEL SLITTER налаштовує рішення для виробництва верстатів для розрізання металу на довжину на основі конкретних креслень і вимог наших клієнтів, включаючи товщину матеріалу, матеріал, ширину, необхідну швидкість і масштаб виробництва. Нижче наведено деякі рекомендовані варіанти лінійного виробництва розрізаного металу до необхідної довжини:
Основні компоненти деталі металевого розрізу по довжині лінії
Щоб задовольнити суворі вимоги клієнтів KINGREAL STEEL SLITTER щодо гладкості поверхні листового металу, KINGREAL STEEL SLITTER може оснастити лінії розрізання металу на потрібні довжини пристроєм для ламінування. Перед тим, як металева котушка потрапить у машину для стрижки, на поверхню наноситься шар плівки, який запобігає подряпинам гострими лезами під час процесу стрижки.
Верстат для різання металу на потрібну довжину з подвійним вирівнювачем
Щоб задовольнити суворі вимоги клієнтів KINGREAL STEEL SLITTER щодо площинності листового металу та заощадити час на подальшу вторинну обробку, KINGREAL STEEL SLITTER оснащує верстати для різання металу на необхідну довжину подвійними вирівнювачами. Металева спіраль проходить два етапи вирівнювання, що забезпечує максимальну рівність.

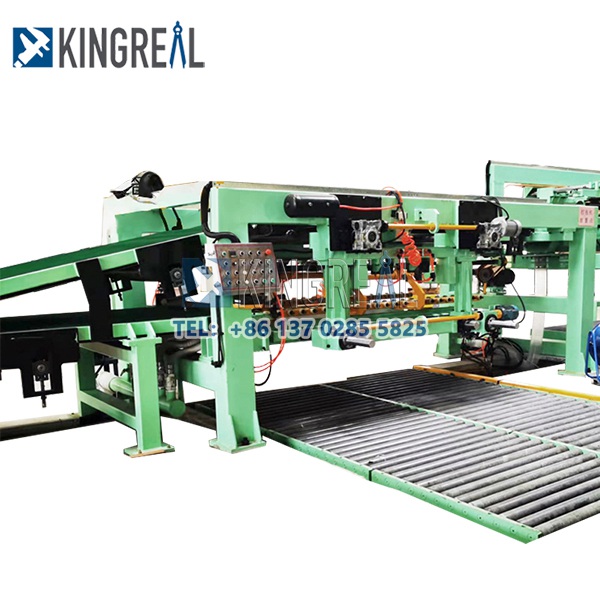

Лінія розрізання металу в довжину, оснащена подвійними столами для штабелювання
Щоб підвищити загальну ефективність виробничого процесу машини для різання металу на довжину, KINGREAL STEEL SLITTER може оснастити лінію різання металу на довжину подвійними столами для штабелювання. Ця система збільшує швидкість укладання листового металу, забезпечуючи високу якість.
насe і увагу на лінії різання металу
1. Котушка повинна бути встановлена правильно, щоб зберегти баланс ваги. Візок котушки повинен зафіксувати та натягнути котушку в розмотувач перед тим, як її можна буде скинути.
Один — рейсом, прямим рейсом до аеропорту Фошань або Гуанчжоу. Інший – потягом, прямим до станції Фошань або Гуанчжоу.
3. Коли машина працює, оператор не повинен стояти на котушці.
FAQ
KINGREAL STEEL SLITTER є професійним виробником і постачальником.
Щоб задовольнити суворі вимоги клієнтів KINGREAL STEEL SLITTER щодо гладкості поверхні листового металу, KINGREAL STEEL SLITTER може оснастити лінії розрізання металу на потрібні довжини пристроєм для ламінування. Перед тим, як металева котушка потрапить у машину для стрижки, на поверхню наноситься шар плівки, який запобігає подряпинам гострими лезами під час процесу стрижки.
KINGREAL STEEL SLITTER має професійну команду та багатий досвід проекту, може надати вам найкращий сервіс, зв’яжіться з нами.
Завод KINGREAL STEEL SLITTER розташований у місті Фошань, провінція Гуандун. Отже, до міста KINGREAL STEEL SLITTER є два шляхи.
Один — рейсом, прямим рейсом до аеропорту Фошань або Гуанчжоу. Інший – потягом, прямим до станції Фошань або Гуанчжоу.
KINGREAL STEEL SLITTER зустріне вас на вокзалі чи в аеропорту.
Компанія KINGREAL STEEL SLITTER спеціалізується на цій галузі більше 20 років, особливо на машинах для різання металу на довжину та верстатах для різання рулонів металу.
Режим різання, включаючи гідравлічні ножиці вгору та вниз, з автоматичними ножицями з прямим сигналом подавача. Використання різальних матеріалів для конструкцій регулювання зазору, термообробка може безпечно зрізати сталеву пластину товщиною 2 мм.
